Linshang Technology LS117 Optik Yoğunluk Ölçer 380-760 nm
| Linshang Technology LS117 Renk Pusluluk Ölçer 380-760 nm |

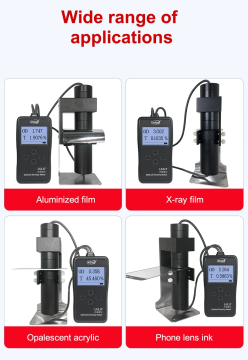

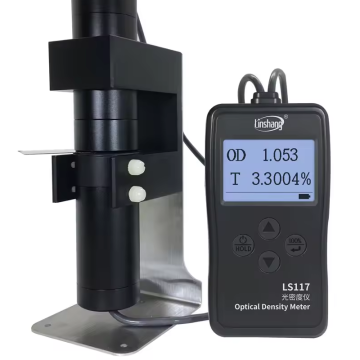

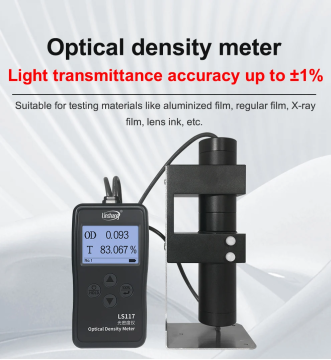

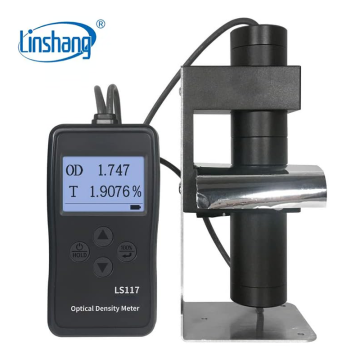

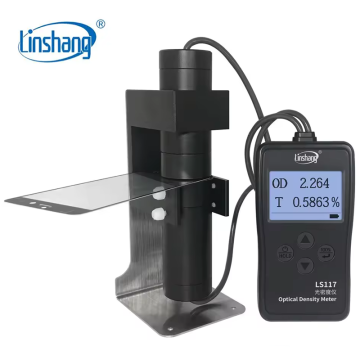

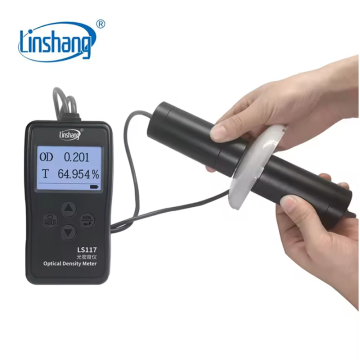

| LS117 yoğunluk ölçer hem optik yoğunluğu hem de ışık geçirgenliğini ölçebilen bir cihazdır. Cihaz, yanardöner yarı saydam malzemelerin ve buzlu mat malzemelerin optik yoğunluk testi için uygun olan dağınık iletim prensibini benimser. Cihazın ışık kaynağı CIE fotopik parlaklık fonksiyonuna uygundur. Alüminize film, film, X-ışını filmi, lens mürekkebi ve diğer malzemelerin optik yoğunluğunu test etmek için uygundur. Ayrıca yanardöner yarı saydam malzemelerin, mat malzemelerin ışık geçirgenliğinide ölçebilirsiniz. |
| Işık Geçirgenliği Ölçüm Doğruluğu | ±%1 (%0-%50) ±%2 (%50-%100) |
| Işık geçirgenliği Çözünürlüğü | %0,0005 (%0-%10) %0,005 (%10-%100) |
| Optik Yoğunluk Ölçüm Aralığı | 0.000OD-6.000OD |
| Optik Yoğunluk Ölçüm Doğruluğu | ±0,02 (0-2,00OD) ±%1 (2,00-4,00OD) ±%2 (4,00-6,00OD) |
| Optik Yoğunluk Çözünürlüğü | 0,001 OD (0,00-2,00OD) 0,01 OD (2,00-4,00OD) 0,1 OD (4,00-6,00OD) |
| Diyafram | 2 mm |
| Işık Kaynağı | 380 nm-760 nm, CIE fotopik parlaklık fonksiyonuna uygundur |
| Ağırlık | Yaklaşık 576g (pilsiz) |
| Güç Kkaynağı | 4*AAA alkalin kuru pil |
| Ekran | 240 x 160 nokta vuruşlu LCD |
| Boyutlar | 148 x 76 x 26 mm |

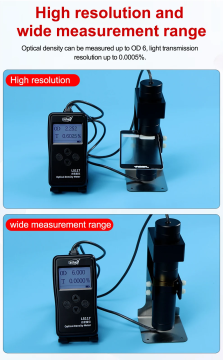

| Yüksek çözünürlük, geniş optik yoğunluk ölçüm aralığı Optik yoğunluk ölçerin geniş ölçüm aralığı vardır. Optik yoğunluk değeri OD 6'ya kadar ölçülebilir. İletim çözünürlüğü %0,005'e kadardır. |

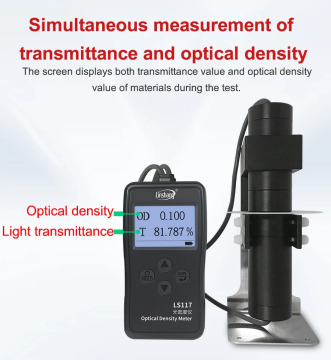

Işık geçirgenliği ve optik yoğunluk aynı anda ölçülür Test sırasında arayüz, malzemenin hem geçirgenlik değerini hem de optik yoğunluk değerini gösterir. |
| Yaygın iletim ışık yolu tasarımı LS117 taşınabilir yoğunluk ölçer, entegre küreyle aynı etkiye sahip olan dağınık iletimli ışık yolu tasarımı kullanır. "GB / T 11500-2008 / ISO 5-2: 2001" içinde ilgili talimatlar bulunmaktadır. Yönetmelikte belirtildiği gibi “ISO standardı dağınık iletim yoğunluğunun temeli olarak küre yöntemini entegre etmek yerine opak cam yöntemi kullanıldı.” |
Linshang Technology tarafından sağlanan bir dizi ışık geçirgenliği test cihazı, paralel ışık yolu tasarımına sahip bir ışık geçirgenliği ölçer LS116, dağınık iletim prensibine sahip bir optik yoğunluk ölçer LS117 ve arabanın ön camını ölçen bölünmüş tip bir ışık geçirgenliği ölçer LS110 içerir. Bu ışık geçirgenliği ölçerlerde kullanılan ışık kaynakları, CIE fotopik parlaklık fonksiyonuna uygundur.
Doğru Işık Geçirgenliği Ölçeri Nasıl Seçilir?
I. Işık geçirgenliği nasıl ölçülür?
Görünür ışık geçirgenliği: Görünür geçirgenlik, bir cam malzemeden geçen spektrumun görünür kısmındaki ışık miktarıdır. Camdan iletilen görünür ışığın (güneş spektrumu içinde yaklaşık 390 ila 780 nanometre) yüzdesini tanımlar. Birçok malzemenin VLT gereksinimleri vardır.(Wikipedia'dan alıntılanmıştır) Günümüzde test malzemesinin VLT'sini ışık geçirgenliği test cihazı ile alabiliyoruz. Ardından, uygun maliyetli üç ışık geçirgenliği ölçeri tanıtacağız. Bu ışık geçirgenliği ölçerlerin parametreleri aşağıda listelenmiştir:
| Model | LS110 | LS116 | LS117 |
| Işık Kaynağı | 380 nm-760 nm, CIE fotopik parlaklık işlevine uygundur | ||
| Test Parametreleri | Görünür ışık geçirgenliği (VLT) |
görünür ışık geçirgenliği (VLT) optik yoğunluk (OD) |
|
| Prensip | Düzenli İletim | Yaygın İletim | |
| Kullanım |
Araba ön camı, pencere ve cam |
Cam, PC ve diğer şeffaf malzemeler |
Abajurlar, zirkonya ve diğer yanardöner, yarı saydam, buzlu malzemeler |
|
Ölçülebilir Malzeme Boyutu |
>40 x 40 mm | Çap>10 mm | Çap>2 mm |
| Kesinlik |
VLT: ±2% |
VLT: ±1% (Colorless transparent and regular materials) |
VLT: ±1% (0%-50%); ±2% (50%-100%) |
| Çözünürlük | VLT: 0.1% |
VLT: 0.001%(0%-10%) 0.01%(10%-100%) |
VLT: 0.0005% (0%-10%); 0.005% (10% -100%) |
II. Düzenli iletim ve yaygın iletim arasındaki fark
1.Düzenli iletim
Işığın düzgün bir yüzeye ve düzgün bir ortama sahip bir malzemeden yansıtılması ve ardından aynı açıyla yansıması olgusuna düzenli iletim denir.
2. Yaygın iletim
Işık pürüzlü bir yüzeye veya pürüzlü bir ortama sahip bir malzemeden geçer, iletilen ışık birçok yöne dağılır, çünkü ışık pürüzlü malzemelerin yüzeyinde ve pürüzlü ortamın birleştiği yerde farklı açılarda kırılır, fenomen yaygın iletim denir.
III. Ortak düzenli iletim ve yaygın iletim malzemeleri
Düzenli iletimin, ortamın tekdüzelik ve şeffaflık olmak üzere iki özelliğini karşılaması gerekir. Malzemenin normal bir transmisyon malzemesi olup olmadığını basit bir şekilde belirleyebiliriz: test edilen malzemeden avucunuzun içini gözlemleyin. Avuç içi kenarını net bir şekilde görebiliyorsanız, ölçülen malzeme normal iletim malzemesine aittir; aksi takdirde, dağınık iletim malzemesine aittir (ışık ileten malzeme olması şartıyla).
1. Düzenli iletim malzemesi
| Düz cam | Isıcam | Havalı cam |
| Şeffaf akrilik | Şeffaf PC | Şeffaf PET |
| Şeffaf PETG | Şeffaf PP | Şeffaf PMMA |
| Şeffaf ABS | Şeffaf PA | Diğer şeffaf malzemeler |
Not: Yukarıda listelenen normal iletim malzemeleri yalnızca referans amaçlıdır.
2. Yaygın iletim malzemeleri
| Buzlu cam | Opal cam | Kabartmalı cam |
| AG cam | PE Yarı Saydam | Karartma camı |
| Yarı saydam PVB | Yarı saydam PP | Yarı saydam PA |
| Röntgen Filmi | Zirkonya |
Geçirgenliği olan ancak saydam olmayan diğer malzemeler |
Not: Yukarıda listelenen dağınık iletim malzemeleri yalnızca referans amaçlıdır.
IV. LS117 optik yoğunluk ölçer normal iletim malzemelerini test edebilir mi?
Evet, LS117 optik yoğunluk ölçer, yalnızca her türlü dağınık iletim malzemesini ölçmek için uygun değildir, aynı zamanda normal iletim malzemeleri için de uygundur. Birden fazla test gereksiniminiz varsa, bu modeli seçmeniz önerilir. Yalnızca tekdüze ve şeffaf normal malzemeleri ölçmeniz gerekiyorsa, LS116 ışık geçirgenliği ölçer daha uygun maliyetlidir.
V. İzlenebilir bir kalibrasyon sertifikasının dahil olup olmadığı？
-
Kalibrasyon sertifikası standart bir konfigürasyon değildir. İhtiyacınız olursa lütfen ek kalibrasyon ücretini ödeyin ve cihazın muayene süresini sabırla bekleyin.
-
Üç Linshang ışık geçirgenliği ölçer, ilgili düzenlemelere ve standartlara uygundur ve yetkili ölçüm kuruluşunun (CNAS ve ilac-MRA tarafından onaylanmıştır) denetiminden geçebilir ve bir kalibrasyon sertifikası alabilir.
-
Kalibrasyon maliyetleri aşağıdaki gibidir:
