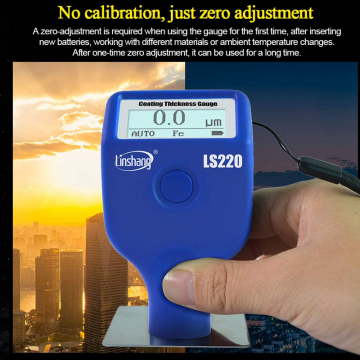

Linshang Technology LS220H Kuru Film Kalınlık Ölçer
| Linshang Technology LS220H Kuru Film Kalınlık Ölçer | ||||||||||||||||||
|
LS220H, Hall etkisi ve Girdap akımı kalınlık ölçüm ilkelerini birleştiren entegre, yüksek hassasiyetli bir kaplama kalınlığı ölçerdir. Cihaz, Hall etkisine dayalı olarak, ferromanyetik metal yüzeyler üzerindeki ferromanyetik olmayan kaplamaları ölçebilirken, Eddy akımı prensibi etkisi altında, manyetik olmayan metal yüzeyler üzerindeki iletken olmayan kaplamaları ölçebilir.
Oda sıcaklığında sadece dört tür ferromanyetik metal element vardır: demir, kobalt, nikel ve gadolinyum.
Yaygın olmayan ferromanyetik metaller: bakır, alüminyum, çinko, krom, vb...
Hall etkisi: ferromanyetik metal yüzeyler üzerindeki ferromanyetik olmayan kaplamaların ölçümü için kullanılabilir.
Girdap akımı: manyetik olmayan metal yüzeyler üzerindeki iletken olmayan kaplamaların ölçümü için kullanılabilir.
|

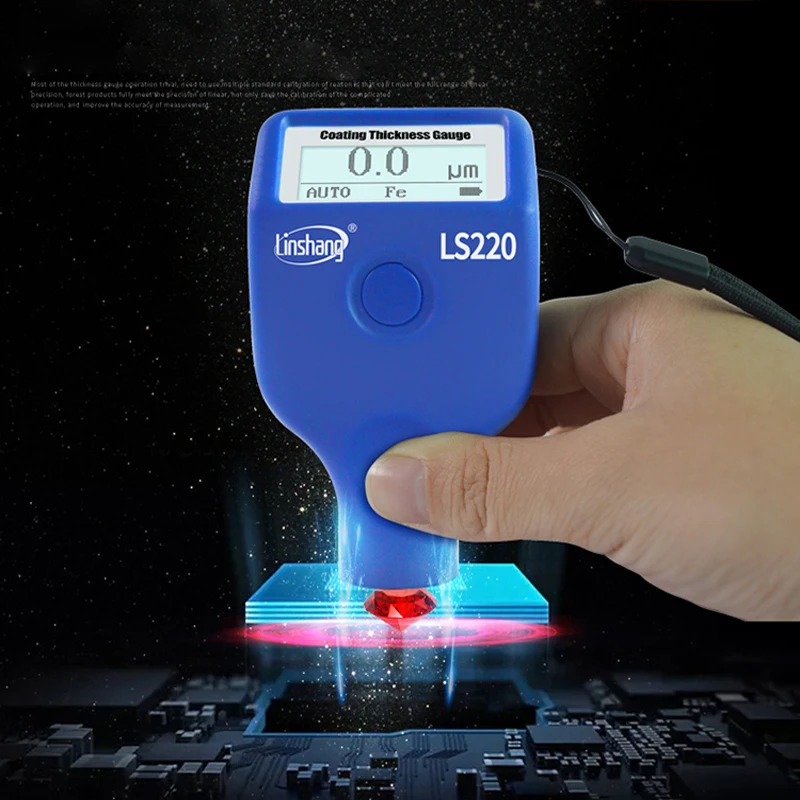

| Prob Ucu | Yakut sabit |
| Prob Tipi | Entegre Prob |
| Ölçüm Aralığı | 0.0 - 2000 μm |
| Çözünürlük | 0.1 μm: 0 μm - 99.9 μm, 1μm: 100 μm - 999 μm, 0.01 mm: 1.00 mm - 2.00 mm |
| Kesinlik | ≤±(3%H+2 μm), H standart değerdir |
| Ölçüm Birimi | μm / mil |
| Ölçüm Aralığı | 0.5 saniye |
| Asgari Ölçüm Alanı | Ø = 25 mm |
| Minimun Eğrilik | Dışbükey: 5 mm / İçbükey: 25 mm |
| Minimum Yüzey Kalınlığı | Fe: 0.2 mm / NFe: 0.05 mm |
|
Ekran |
128 × 48 nokta vuruşlu LCD |
| Güç Kaynağı | 2 adet 1.5V AAA alkalin pil |
| Cihaz Boyutları | 101 × 62 x 28 mm |
| Ağırlık | 79 gr |
| Çalışma Sıcaklığı | -10~50 °C,0~85% RH (yoğuşmasız) |
| Depolama Sıcaklığı | -10~60 °C, 0~85% RH (yoğuşmasız) |
Uygun Kaplama Kalınlığı Ölçer Nasıl Seçilir?
I. Kaplama Kalınlığı Ölçer Uygulaması (Tahribatsız Muayene)
Linshang kaplama kalınlığı ölçer, çeşitli manyetik metal yüzeyler (çelik, demir vb.) üzerindeki manyetik olmayan kaplamaları ve manyetik olmayan metal yüzeyler (alüminyum, bakır, çinko vb.) üzerindeki iletken olmayan kaplamaları ölçebilir. Hem girdap akımı hem de manyetik ölçüm prensibini kullanan çift kullanımlı kaplama kalınlığı ölçüm cihazıdır. Müşterilerimize sektörlerine göre çeşitli kaplama kalınlıkları sunuyoruz. 2020'de en iyi kaplama kalınlığı ölçüm cihazını bulmak istiyorsanız, lütfen aşağıda paylaştığımız kaplama kalınlığı ölçüm bilgilerini okuyun.
1. Otomobil endüstrisinde otomotiv boya ölçer
Otomobilin yeniden boyanıp boyanmadığını, sac levha veya başka onarımlar yapılıp yapılmadığını belirlemek için otomobil yüzey boya kalınlığı bir otomotiv boya ölçer ile ölçülür. Araba buna göre değerlendirilir. Kullanılmış arabanın onarım konumu, otomotiv boya ölçer kullanılarak hızlı bir şekilde bulunabilir. Araç boya ölçeri araç boyası yüzeyine dikey olarak yerleştirin, bu konumun boya kalınlığı hemen ekranda görüntülenir. Bilimsel olarak ölçülen verilerle, kullanılmış arabanın durumu daha sezgiseldir.
2. Diğer endüstrilerde (özellikle yüzey işleme endüstrisinde) kaplama kalınlık ölçer kullanımı
Korozyon önleyici, yangına dayanıklı, korozyon önleyici, aşınma önleyici, ısı yalıtım kaplamaları ve diğer malzemelerin kalınlığı, boya, kaplama, mürekkep, anotlanmış katman, elektrolizle kaplanmış katman, termal sprey kaplama gibi kaplama kalınlık ölçer ile ölçülebilir. vb. Linshang kaplama kalınlık ölçerlerin farklı modelleri farklı endüstrilerde kullanılmaktadır. Örneklerden bazıları aşağıda listelenmiştir:
3. Metal bazlı diğer malzemelerin kalınlık testi
Film, cam, plastik, kauçuk, seramik, emaye gibi malzemeler Linshang kaplama kalınlık ölçer ile ölçülebilir. (sağlanan sıfır ayar plakaları ve diğer manyetik olmayan metal malzemelerin test kalınlığı ile sıfır ayarı yapın).
II. Kaplama Kalınlığı Ölçer Nasıl Seçilir?
| Modeli | Prensipler | Kesinlik | Ölçüm Alanı | Ölçüm Aralığı |
| LS220H |
Fe: Alan Etkisi NFe: Girdap akımı |
≤ ±(3% okuma + 2μm) | Ø > 25 mm | 0.0-2000 μm |
| LS221 | ||||
| LS223 |
Fe:0.0-5000 μm NFe:0.0-3000 μm |
|||
| LS225+F500 | Manyetik İndüksiyon | 5 nokta kalibrasyonundan sonra ≤±(2% okuma+0,3 μm) | Ø > 7 mm | 0.0-500 μm |
| LS225+N1500 | Girdap akımı | 0.0-1500 μm |
1. Dahili sensör mü yoksa harici sensör probu mu?
-
LS220H kaplama kalınlığı ölçer, tek elle çalıştırılabilen entegre proba sahiptir. Operasyon nispeten basittir.
-
LS221, LS223 ve LS225 kaplama kalınlık ölçerlerinde harici problar bulunur. Bu üç kaplama kalınlığı ölçerin probları ana bilgisayara bir hat üzerinden bağlanır. Prob çok küçüktür ve dar bir alana yerleştirilebilir veya ölçülen konum daha yüksek veya daha düşük olduğunda kullanılabilir. Göstergeyi tutmak için başka bir el kullanabiliriz, böylece verileri kolayca okuyabiliriz.
2. Ultra küçük boyutlu veya düzensiz şekilli iş parçası nasıl ölçülmeli?
-
Özel bir şekle veya küçük boyutlu ve büyük bir yaya sahip bir metal malzemeyi ölçmek istiyorsanız, lütfen LS225 kaplama kalınlık ölçeri seçin.
-
LS225 kaplama kalınlığı test cihazının iki probu vardır: F500 ve N1500.
LS225+F500 kaplama kalınlığı test cihazı, demir içeren metal yüzeyler üzerindeki kaplama kalınlığını ölçmek için kullanılır. Kaplama kalınlığı ölçüm aralığı 0.0-500 μm'dir.
LS225+N1500 kaplama kalınlığı test cihazı, demir dışı metal yüzeyler üzerindeki kaplama kalınlığını ölçmek için kullanılır. Kaplama kalınlığı ölçüm aralığı 0.0-1500 μm'dir.
-
Ölçtüğünüz malzemenin çapı 25 mm'den büyükse ve belirgin ark yoksa lütfen LS220H, LS221 ve LS223 kaplama kalınlık mastarlarını seçin.
3. Büyük kalınlık, sıradan kaplama kalınlığı veya ultra ince kaplama nedir?
-
Ultra ince kaplama tabakasının (<500μm) kalınlığını ölçmek istiyorsanız, lütfen LS225 kaplama kalınlığı ölçeri seçin.
-
Kaplama kalınlığını 2000μm (2mm) dahilinde ölçmek istiyorsanız, lütfen LS220H veya LS221 kaplama kalınlık ölçerlerini seçin.
-
Kalın kaplama kalınlığını ölçmek istiyorsanız, lütfen LS223 kaplama kalınlığı ölçeri seçin.F5N3'ün kaplama kalınlığı ölçüm aralığı 0-5000μm (manyetik metal alt tabaka), 0-3000μm (manyetik olmayan metal alt tabaka) şeklindedir.
III. Kaplama Kalınlığı Ölçer hakkında SSS
1. Kaplama kalınlığı ölçerin ölçüm prensibi nedir? "Fe" ve "NFe" ne anlama geliyor?
-
Linshang kaplama kalınlık ölçer (LS225 kaplama kalınlık ölçer hariç) manyetik indüksiyon ve girdap akımı prensibini benimser.
-
Kaplama kalınlık ölçer, "Fe (demirli)" ve "NFe (demirsiz)" iki farklı metal alt tabakayı otomatik olarak tanıyabilir. Manyetik metal alt tabakaları (çelik, demir gibi) ölçmek için "Fe (demir)" modunun ve manyetik olmayan metal alt tabakaları (alüminyum, bakır gibi) ölçmek için "NFe (demir dışı)" modunun kullanılması önerilir. . Alt tabaka türü için "Otomatik" modunu da seçebilirsiniz. Kaplama kalınlık göstergesi, alt tabaka tipini otomatik olarak tanıyabilir ve ölçüm modunu değiştirebilir.
2. Linshang kaplama kalınlığı ölçerin tepki hızı nedir?
Linshang kaplama kalınlığı ölçer yanıt hızı, piyasadaki diğer kaplama kalınlığı ölçerlere kıyasla çok hızlıdır. Son derece hassas bir prob kullanır, ölçüm 0,5 saniyede tamamlanabilir.
3. "mil" ve "μm" nedir? Kaplama kalınlık ölçer birimi nasıl dönüştürülür?
-
"mil" ve "mikron" terimleri kalınlık ölçüm birimleridir.
-
İngiliz sisteminde 1 mil = 0,001 inç
-
Metrik sistemde "1 μm" bir mikron anlamına gelir, 1 μm = 0,001 mm
-
Milleri Mikrona çevirmek için: 1 mil = 25,4 μm
