PCE 3000ULS Ultrasonik + Darbeli Sertlik Ölçüm Cihazı
135.130,38 TL + KDV
%10
145.940,81 TL
162.156,46 TL
|
PCE 3000ULS Ultrasonik Sertlik Ölçüm Cihazı
|
|||||
| Mobil / HRC, HB ve HV sertlik ölçekleri / Çekme mukavemetinin (Rm) belirlenmesi için uygun / Kalınlığı 1 mm’ye kadar olan parçalar için | |||||
|

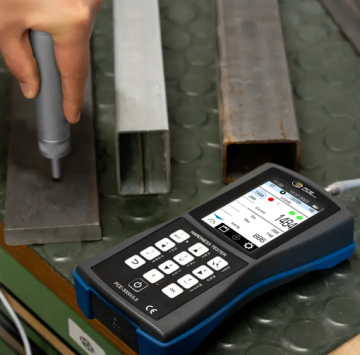

Ultrasonik sertlik ölçüm cihazı PCE-3000ULS, monte edildiğinde bile bileşenlerin sertliğini hızlı bir şekilde kontrol etmek için kullanılabilir. Ultrasonik sertlik ölçüm cihazı, geniş ölçüm aralığı, kolay kullanım, sağlam tasarım ve -20 °C’ye kadar sıcaklık direnci sunar. Ultrasonik sertlik ölçüm cihazı, Rockwell, Brinell ve Vickers sertlik ölçümünün yanı sıra 1740 MPa’ya kadar olan çekme mukavemetini belirlemek için de kullanılabilir. Ultrasonik sertlik ölçüm cihazı, standart olarak 50 N’lik kuvvete sahip bir probla gelir ve bu probla herhangi bir düzeltme faktörü olmadan her yönden bağımsız ölçüm gerçekleştirilebilir.
Ultrasonik sertlik ölçüm cihazının önemli bir özelliği de tahribatsız ölçüm (NDT) özelliğidir. Probun ucunda, ultrasonik frekans aralığında tetiklenen bir Vickers elmas bulunur. Ultrasonik sertlik ölçüm cihazı ile sertlik ölçümü sırasında elmas, test nesnesinin yüzeyine dokundurulduğunda titreşim sönümlenir. Ortaya çıkan frekans kayması, test nesnesinin yüzey sertliği ile doğrudan ilişkilidir. Düşük kuvveti nedeniyle elmasın penetrasyon derinliği de küçüktür; bu nedenle, elmas, neredeyse görünmez bir iz bırakır.
Ultrasonik sertlik ölçüm cihazı, küçük ve ince duvarlı bileşenleri, yüzeyi sertleştirilmiş test nesnelerini veya nitrürlenmiş bileşenleri kontrol etmek için kullanılır. Bunun haricinde, ultrasonik sertlik ölçüm cihazı, kaynak dikişlerinin ölçümünde ve karmaşık geometrisi olan bileşenlerin kontrolünde de etkilidir.
Ultrasonik sertlik ölçüm cihazı, ultrasonik temas empedansı (UCI) yöntemine ek olarak geri tepme probu ile de donatılabilir. Bu da ultrasonik sertlik ölçüm cihazının Leeb sertlik test cihazına yükseltilmesini sağlar. Ultrasonik sertlik ölçüm cihazı, ultrasonik temas empedansı (UCI) ve dinamik geri tepme (Leeb) yöntemlerinin avantajlarını bir araya getirir. Bu da kullanıcının neredeyse tüm saha sertlik testi görevlerini çözmesini sağlar.
Ultrasonik sertlik ölçüm cihazı, karbon ve yapısal çeliklerin, kaynakların, elektroliz kaplamaların, kaplamaların, ısıya dayanıklı, korozyona dayanıklı ve paslanmaz çeliklerin, sertleştirilmiş yüzeylerin sertlik ölçümüne, ince duvarlı sertleştirilmiş parçaların, ulaşılması zor yerlerde ve herhangi bir açıda bile hızlı sertlik testine olanak tanır.
Ultrasonik temas empedansı (ASTM A1038)
UCI probu ile karmaşık şekillere sahip küçük, ince numunelerin sertlik testi mümkündür. Kullanıcı, UCI probu ile olukların, küçük yarıçaplı yüzeylerin, ayna benzeri yüzeylere sahip şaft boyunlarının, dişlilerin ve bıçakların sertliğini ölçebilir.
Leeb’e göre geri tepme sertliği testi (ASTM A956)
Kullanıcı, D tipi dinamik bir prob (Leeb probu) ile pürüzlü yüzeylere sahip katı parçaların sertliğini test edebilir. Ultrasonik sertlik ölçüm cihazı, farklı boyutlara ve yay sertliklerine sahip değiştirilebilir ek problarla donatılabilir.
Ana fonksiyon
Ultrasonik sertlik ölçüm cihazı, malzemeler ve ölçeklerle çalışmak için tüm fonksiyonlara sahiptir ve bu da ultrasonik sertlik ölçüm cihazını tahribatsız metal sertlik testi için evrensel bir cihaz haline getirir. Tek noktalı kalibrasyon, sertliği bilinen mevcut bir numuneye dayalı olarak kullanıcı tanımlı bir sertlik ölçeği oluşturulmasını sağlar. Bu avantaj, kullanıcının ultrasonik sertlik ölçüm cihazının hassasiyetine yaklaşmak için münkün olduğunca doğru bir şekilde kalibre etmesini sağlar. Bunun haricinde, kullanıcının büyük bir ürün grubunun sertliğini hızlı ve yüksek hassasiyetle ölçmesini de sağlar. Kullanıcı, ultrasonik sertlik ölçüm cihazı PCE-3000ULS ile 500’den fazla sertlik ölçeği oluşturup depolayabilir ve testten sonra tüm ölçümlerin geçmişini görüntüleyebilir. UCI probu, çelik için önceden kalibre edilmiştir. Leeb probu, çelik, dökme demir, paslanmaz çelik, alüminyum, bronz ve pirinç, bakır için önceden kalibre edilmiştir. Standart Rockwell, Vickers, Brinell ve Shore kalibrasyonları da mevcuttur. Kullanıcı, yumuşak ve sert malzemeler için ek kalibrasyonlar oluşturabilir ve düzeltebilir.
|
|||||
Sertlik ölçüm cihazı PCE-3000ULS’nin en önemli avantajları:
|
- Parlak arka aydınlatmalı büyük renkli ekran
- Zor iklim koşulları altında stabil çalışma
- Genişletilmiş sıcaklık aralığı (-20 °C’ye kadar donmaya dayanıklı)
- Saha ve atölye koşullarında uzun süreli çalışma için cihaz toz geçirmez bir gövde içinde tasarlanmıştır
- Kauçuk tamponlar, cihazı darbelere veya 5 metreye kadar yükseklikten düşmelere karşı korurken cihazın işlevselliği devam eder
- Çıkarılabilir 2 prob: ultrasonik temas empedansı (UCI) ve dinamik geri tepme (Leeb)
- Tek noktalı kalibrasyon fonksiyonu (tip kalibrasyonu)
- Cihaz, minimum, maksimum ve ortalama sertlik değerlerini görüntüleme, aralık dışı yanlış okumaları filtreleme fonksiyonlarına sahiptir
- Bir serideki 20 ölçümün aynı anda görüntülenmesi fonksiyonu, çok sayıda ölçümün analiz edilmesini sağlar ve sonuçların işlenme hızını önemli ölçüde artırır
- Bir dizi ölçüm için diyagram oluşturma fonksiyonu, boyutsal olarak kararlı bir ürünün tüm yüzeyindeki sertlik ölçümünün görselleştirilmesine yardımcı olur
- Maksimum hassasiyet elde etmek amacıyla hassasiyet katsayısını ayarlamak ve probun sinyal işlemesini ayarlamak da mümkündür
- Tüm ölçümlerin otomatik olarak kaydedilmesi veri kaybını önler ve gerektiğinde verilerin daha uzun bir süre sonra analiz edilmesini sağlar.
- Kalibrasyonun UCI probunun belleğinde depolanması, bir arıza durumunda cihazın fabrika kalibrasyonu için üreticiye geri gönderilmesine gerek kalmadan sensörün hızlı bir şekilde değiştirilmesine olanak tanır
- Tuş takımı sertlik ölçeklerinin hızlı veri girişini sağlar
- Sezgisel menü
- Yüksek hassasiyette ve hızda ölçümler
- Geniş sertlik değerleri aralığı
- 500’e kadar kullanıcı sertlik kalibrasyonu ve bilgisayar iletişimi için dahili bellek
- Küçük darbe izi (aynalı şaft boyunları, bıçaklar, dişli dişleri vb. için uygundur)
- Herhangi bir kütle, konfigürasyon, yapı, mekanik ve ısıl işlem derecesine sahip ürünlerin sertlik ölçümü
- Yüzeyi sertleştirilmiş katmanların sertlik ölçümü
- Kalınlığı 1 mm’den fazla olan ürünlerin (küçük parçalar, çelik saclar, ince duvarlı yapılar, borular, konteynerler, karmaşık şekilli ürünler, metal kaplamaların sertliğinin belirlenmesi vb.) azaltılmış yük enerjisine sahip özel problar kullanılarak sertlik tayini
- Geniş bir işlevsellik yelpazesi, kullanıcının Rockwell, Vickers, Brinell veya Shore’a göre ölçüm ölçeğini, dönüştürme ölçeğini ve ölçüm sayısını seçmesine olanak tanır
- Akıllı ortalama alma modu, benzersiz istatistiksel işleme sistemi ve esnek bellek organizasyonu en uygun sertlik ölçümünü sağlar
- Tüm ölçümler tarih ve saat bilgileriyle depolanır. Sonuçlar, elde edilen değerlerin ayrıntılı bir analizinin yapılmasını sağlayan tablo ve diyagramlar halinde görüntülenebilir
- Yüksek kaliteli problar, modern eleman tabanı ve işlemci
- Dahili şarj edilebilir pil, yaklaşık 9 saat boyunca sürekli çalışmaya izin verir ve USB kablosuyla şarj edilir
|
| Ölçüm Aralığı |
Rockwell 20 - 70 HRC |
|
| Hassasiyet | 2 HRC | |
| Ölçüm Aralığı |
Brinell 30 - 650 HB |
|
| Hassasiyet | 90-180 HB aralığında 10 HB 180-250 HB aralığında 15 HB 250-460 HB aralığında 20 HB |
|
| Ölçüm Aralığı |
Vickers 230 - 940 HV |
|
| Hassasiyet | 240-500 HV aralığında 15 HV 500-800 HV aralığında 20 HV 800-940 HV aralığında 25 HV |
|
| Standartlar | ASTM A1038, ASTM A956 | |
| Delici | UCI Sensör - Elmas delici Leeb Sensör - Sertleştirilmiş bilye |
|
| Ultrasonik sensör için sensörün takılacağı yüzeyin çapı | ||
| - Düzlemde 1 mm’den | ||
| - Dinamik prob için kör delikte (oluk) 5 mm’den düzlemde 10 mm’ye kadar | ||
| Malzemeler Ultrasonik Sensör (UCI) | - Çelik için önceden kalibre edilmiştir | |
| - Çelik için ön kalibrasyonlu dinamik (Leeb) | ||
| - Alaşımlı çelik | ||
| - Dökme demir | ||
| - Paslanmaz çelik | ||
| - Alüminyum | ||
| - Bronz | ||
| - Pirinç | ||
| - Bakır | ||
| Ortalama Değer Hesaplama | 1’den 20’ye kadar ölçümler minimum, maksimum, ortalama değer | |
| Hatalı Ölçümlerin Sonuçları | Ölçek dönüştürme Ölçülen sertliğin farklı ölçeklere dönüştürülmesi |
|
| Darbeye Dayanıklı Plastik Gövde | Kauçuk tamponlu | |
| Çalışma Sıcaklığı | -20... +45 °С | |
| Ekran | LCD TFT 3.5 inç ekran (320 x 480) | |
| Dil | İngilizce, Ukraynaca, Rusça | |
| Bilgisayar Bağlantısı | USB / Wireless | |
| Güç Kaynağı | Pil | |
| Çalışma Süresi | Yaklaşık 9 saat | |
| Boyut | 150 × 70 × 45 mm | |
| Ağırlık | 300 gr | |
| Teslimat İçeriği |
|
1 x Ultrasonik Sertlik Ölçüm Cihazı PCE-3000ULS
1 x UCI Ölçüm Probu
1 x D Tipi Geri Tepme Probu
1 x Şarj Cihazı, 1 x USB Kablosu
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
|
