Linshang Technology LS171 D/8 Renk Ölçer (Kolorimetre)
| Linshang Technology LS171 D/8 Renk Ölçer (Kolorimetre) |
|
LS171, malzemeler için renkli tarama ve renk karşılaştırması yapabilen akıllı bir kolorimetredir. Kolorimetre, ilgili uluslararası CIE standartlarına uygundur. D/8 aydınlatma geometrisini benimser ve CIE'yi karşılayan yüksek hassasiyetli bir sensörle donatılmıştır. Kolorimetre iyi bir tutarlılığa ve tekrarlanabilirliğe sahiptir ve doğru renk ölçümü ve kalite kontrolü için mobil uygulama ile kullanılması gerekir. Renk gereksinimleri yalnızca görsel değerlendirmeye bağlı olamayacak kadar katı olduğunda, bu uygun fiyatlı kolorimetreyi kullanmak renk kalitenizi artıracaktır. Diğer temel kolorimetrelere göre daha doğru ve güvenilirdir.
Renk karşılaştırmasını tamamlamanın çeşitli yolları
Renk karşılaştırma arayüzünde standart rengin Lab veya LCh değerlerini girerek renk karşılaştırmasını tamamlayabiliriz. Kişisel renk kartelasından ve standart renk kartelasından standart renk de eklenebilir.
Kalite kontrolünü sağlayın
KK testi işlevi açılarak, toplu algılama gerçekleştirilebilir ve kalite kontrolünü hızlı bir şekilde gerçekleştirmek için renk farkı eşiği ayarlanabilir.
Birden çok renkli tablo, paradan ve zamandan tasarruf etmenize yardımcı olur

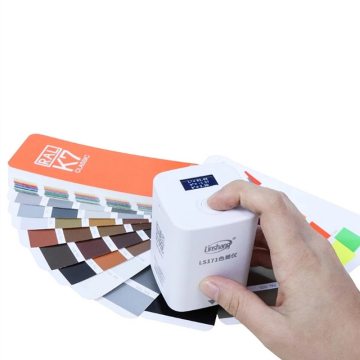

Kolorimetrenin içinde çok sayıda kartela bulunduğundan ve standart kartelalara karşılık gelen renk numarasıyla eşleşebildiğinden, ağır kartela taşımaya gerek yoktur. Eşleştirme doğruluğu %90'dan fazladır
Büyük depolama, ölçümü kolaylaştırır
Mobil uygulamada büyük miktarda renk saklanabilir ve her zaman ve her yerde renk ölçümü yapılabilir. Rengi ölçmeden önce, öncelikle ihtiyacımız olan renk kartelasını seçebiliriz.
Çok kanallı renk paylaşımını destekleyin
Kolorimetre, renk verilerini QQ, WeChat, e-posta ve diğer sosyal medya aracılığıyla içe ve dışa aktarabilir.
Yedi renk uzayı ve altı renk farkı formülü
Renk farkı ölçer, çeşitli endüstrilerin renk ölçüm ihtiyaçlarını karşılayan Lab\RGB\CMYK gibi yedi renk uzayına ve aralarından seçim yapabileceğiniz altı renk farkı formülüne sahiptir.
Küçük ve taşınabilir
Küçük ve tutma ve taşıması çok kolay.
LS170 kolorimetre aşağıdaki standartları karşılar:
GBT 3978-2008 Standart aydınlatıcılar ve geometrik koşullar
GBT 3979-2008 Nesne renginin ölçülmesi için yöntemler
GBT 7921-2008 Düzgün renk alanı ve renk farkı formülü
GBT 11186.1-1989 Boya filmlerinin rengini ölçme yöntemleri-Bölüm 1: İlkeler
GBT 11186.2-1989 Boya filmlerinin rengini ölçme yöntemleri-Bölüm 2: Renk ölçümü
GBT 11186.3-1989 Boya filmlerinin rengini ölçme yöntemleri-Bölüm 3: Renk farklılıklarının hesaplanması
JJG 595-2002 Kolorimetreler ve Renk Farkı Ölçerler
Dört elektronik renk şeması, paradan ve zamandan tasarruf etmenize yardımcı olur.
|
| Aydınlatma Geometrisi | D/8, Speküler Bileşen Dahil (SCI) |
| Aydınlatma Işık Kaynağı | Tam spektrum LED ışık kaynağı |
| Ölçüm Açıklığı | 8 mm |
| Ölçüm Koşulları | Işık kaynağı D65, görüş alanı 10° |
| Ölçüm Süresi | 1 saniye, yaklaşık |
| Renk Alanı | CIE Lab, Luv, LCh, Yxy, CMYK, RGB, Hex |
| Renk Fark Formülü | ΔE*ab, ΔE*uv, ΔE*94, ΔE*cmc(2:1), ΔE*cmc(1:1), ΔE*00 |
| Tekrarlanabilirlik | Standart sapma ΔE*ab ≤ 0,03(Ölçüm koşulu: kalibrasyondan sonra 3 sn aralıklarla beyaz karo üzerinde 30 ölçümün ortalama değeri) |
| Güç Kaynağı | Lityum şarj edilebilir pil 3.7 V, 700 mAh, tam güç altında sürekli olarak 10.000 kez ölçüm yapabilir |
| Dil | İngilizce |
| Ekran | 0.96 '' OLED |
| Şarj Portu | USB (C Tipi) |
| Veri Transferi | Bluetooth |
| Boyut | 57 x 57 x 89.4 mm |
| Ağırlık | 126 gr |
| Çalışma Sıcaklığı | 0~45 ℃,0~85% RH (yoğuşmasız) |
| Depolama Sıcaklığı | -25~55 ℃, 0~85% RH (yoğuşmasız) |

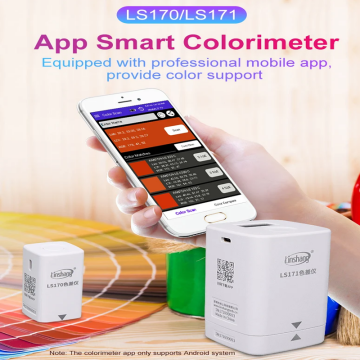

Kolorimetreler, donanım, baskı, kağıt, deri, plastik, kaplama, mürekkep ve diğer alanlarda renk ölçümü ve renk karşılaştırması için yaygın olarak kullanılmaktadır. Linshang renk ölçer, CIE Lab, Luv, LCh, Yxy, CMYK, s-RGB, Hex gibi 7 renk uzayında ve daha iyi renk ölçüm doğruluğu sağlayan 6 renk farkı formülünde renk ölçebilir. Renk farkı ölçer, renk kalitesi kontrol APP ile kullanmak için çok uygundur.
Kolorimetre prensibi, standardı, çalışması ve renk uzayları
I. Kolorimetre nasıl seçilir?
| Modeli | Başvuru | Ölçüm Açıklığı | Prensip | Bluetooth'u destekleyin | PC yazılımı ve Dokunmatik Ekran |
| LS171 | Deri, kumaş, kaplama, hırdavat vb. için genel kolorimetre. | 8 mm |
D/8, speküler bileşen dahil (SCI) | √ | × |
| LS173 | × | √ | |||
| LS173B | √ | √ | |||
| LS170 |
Baskı Malzemesi |
45/0 (45°halka aydınlatma, 0° görüntüleme açısı) | √ | × | |
| LS172 | × | √ | |||
| LS172B | √ | √ | |||
| LS175 | Dokulu, pürüzlü yüzey | 20 mm | √ | √ |
II. Kolorimetre prensibi
Kolorimetre nedir? Bazı insanların kafası karışabilir. Basitçe ifade etmek gerekirse, kolorimetre, numunelerin renk kalitesini değiştirmek amacıyla renk ölçümü ve renk karşılaştırması sağlamak için kullanılan bir renk ölçüm aracıdır. Farklı endüstrilerde kullanılan renk ölçerlerin farklı renk ölçüm ilkeleri vardır. Burada, en yaygın iki ölçüm ilkesini tanıtacağız.
1. D/8° kolorimetre prensibi
Linshang portatif kolorimetre, d/8° entegre küre prensibini benimser. Basitçe söylemek gerekirse, bütünleştirici bir küre üzerinde bir ölçüm açıklığı (gelen ışık) vardır. Gelen ışık, bütünleştirici küreyi aydınlatır ve bütünleştirici kürenin içi, ışık kaynağını tekdüze hale getirmek için yansıma ve kırılmaya maruz kalır. Işığı almak ve renk farkı formülü ile hesaplama yapmak için merkez eksenden 8° açıda alıcı delik. Entegre küre, kolorimetrenin anahtar parçasıdır. Renk ölçüm doğruluğunun entegre küre ile büyük bir ilişkisi vardır. Entegre kürenin kalitesi iyi değilse, bakım maliyetini büyük ölçüde artıracak olan renk ölçerin hizmet ömrünü etkileyecektir. Bu nedenle, yüksek kaliteli bir entegre kürenin kullanılması aletin kullanım süresini uzatacaktır.
2. 45°/0 kolorimetre prensibi
Linshang el tipi renk farkı ölçer, 45°/0 prensibini benimser, bu da (45° dairesel aydınlatma, 0° görüş açısı) anlamına gelir. Basitçe söylemek gerekirse, ışık kaynağı aynı anda tüm yönlerden ışıma yapar ve yansıtıcı numuneyi 45°'lik bir açıyla aydınlattığı bulunur. Linshang LS170 el tipi renk ölçer, aynı yatay düzleme yerleştirilmiş dört ışık kaynağı kullanır. Tekrarlanan yansımalardan sonra, 4 ışık kaynağı tarafından yayılan ışık, ölçülen numune üzerinde eşit şekilde parlayacaktır.
III. Kolorimetre Standardı
Linshang cep kolorimetreleri, ilgili uluslararası CIE standartlarına ve GB standartlarına uygundur. Belirli standartlar aşağıdaki gibidir:
GBT 3978-2008 Standart aydınlatıcılar ve geometrik koşullar; bu ulusal standart, CIE standart aydınlatma gövdeleri A, D65 ve diğer armatürler C'nin göreli spektral güç dağılımını belirtir. Linshang LS170 kolorimetrenin açı ve alan koşulu, 45°x koşulunu karşılar: o°, yani belirli bir oryantasyondan 45° açıyla yansıyan radyasyonu alır.
GBT 3979-2008 Nesne renginin ölçülmesi için yöntemler. Beyaz standartların teknik koşullarını ve nesnelerin ölçüm yöntemlerini şart koşar. Linshang Technology'nin kolorimetresi, bağıl renk uyaran işlevi kullanılarak geliştirilmiş bir üründür.
GBT 7921-2008 Düzgün renk uzayı ve renk farkı formülü. Bu standartta renk farkı hesabı ve renk farkı renk farkı formülleri açıklanmıştır. Linshang Technology, renk farkı hesaplaması için bu renk farkı formüllerine başvurdu. Ayrıca Linshang Technology'nin iki renk farkı ölçeri de aşağıdaki standartları karşılamaktadır.
"GBT 11186.1-1989 Boya filmlerinin rengini ölçmek için yöntemler-Bölüm 1: İlkeler"
"GBT 11186.2-1989 Boya filmlerinin rengini ölçme yöntemleri-Bölüm 2: Renk ölçümü"
"GBT 11186.3-1989 Boya filmlerinin rengini ölçme yöntemleri-Bölüm 3: Renk farkının hesaplanması"
"JJG 595-2002 Kolorimetreler ve Renk Farkı Ölçerler"
IV. Kolorimetre ve kolorimetre avantajları nasıl kullanılır?
1. Kolorimetre nasıl kullanılır?
1. Her iki Linshang renk farkı ölçerin de kolorimetre Uygulaması ile kullanılması gerekir. Linshang kolorimetreyi kullanarak bir renk ölçümüne başlayalım:

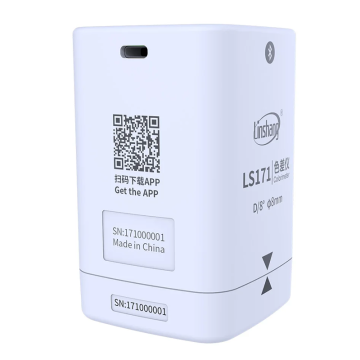

2. Kolorimetre APP'sini kurmak için cihazdaki QR kodunu taramak üzere tarayıcıyı kullanın, istendiği gibi indirin ve kurun.
3. Bluetooth'u açın ve enstrümanla aynı SN numarasını bulun.
4.Ölçüm aletini kalibre etmek veya kalibrasyonu atlamak için seçin.

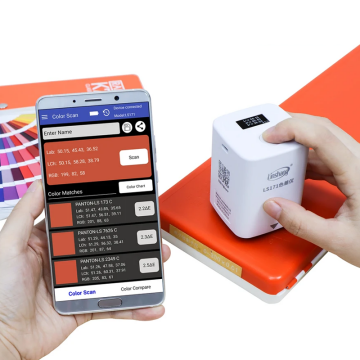

5. "Renkli Tarama" veya "Renk Karşılaştırma"yı seçebilirsiniz.

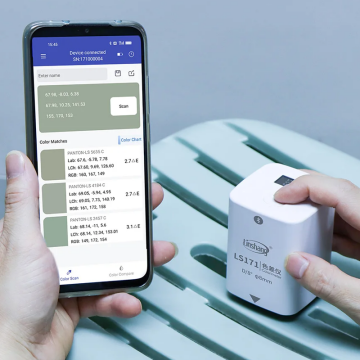

6. Cep kolorimetre üzerindeki düğmeye basın veya kolorimetre Uygulamasındaki ölçüm tuşuna basın.
7. Ölçülen renk ekranda görüntülenecektir.
2. Kolorimetre avantajları

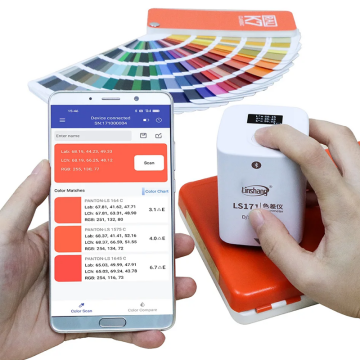

- Renk ölçümü yaparsanız, ihtiyacınız olan kartelayı seçin, en yakın üç renk kodu eşleştirilecektir.
-
Kişisel renk kartelanızı oluşturabilir ve bu rengi kaydedebilirsiniz.
-
Ardından renk karşılaştırması yapabilir, örneğin rengini ölçebilir ve kaydedilen rengi standart renk olarak kullanabilirsiniz. İki renk karşılaştırılacaktır.
-
Linshang kolorimetre ayrıca QC test fonksiyonuna sahiptir, kolorimetre Uygulamasında çeşitli renk tabloları kuruludur.
-
Yedi renk alanı ve altı renk farkı formülü, farklı endüstrilerin ihtiyaçlarını karşılayabilir.
-
Cep kolorimetrenin ölçüm açıklığı 8 mm'dir, bu da test numunesinin yüzey alanının sadece 8 mm'lik ölçüm açıklığından daha büyük olması gerektiği anlamına gelir.
-
Aletin ölçüm süresi çok kısadır, sadece 1 sn.
Linshang portatif kolorimetre, sıradan masaüstü kolorimetrelere kıyasla küçük boyutludur. Ayrıca, renk farkı ölçer kalitesi iyidir ve kolorimetre fiyatı, aynı performanstaki kolorimetre ile karşılaştırıldığında nispeten düşüktür.
V. Renk uzayları
7 renk uzayı ağırlıklı olarak CIE Lab, Luv, LCh, Yxy, CMYK, s-RGB, Hex, yani Lab ne anlama geliyor? Aslında Lab, basitçe bir rengin renk koordinat alanı anlamına gelir. Herhangi bir rengin benzersiz bir Laboratuvarı (renk koordinat alanı) vardır. Rengi üç değer olarak ifade eder: L* siyahtan (0) beyaza (100), a* yeşilden (-) kırmızıya (+) ve b* maviden (-) sarıya (+). CIELAB, bu değerlerdeki aynı miktardaki sayısal değişimin kabaca aynı miktarda görsel olarak algılanan değişime karşılık geleceği şekilde tasarlanmıştır. (Wikipedia'dan alıntılanmıştır). △E toplam renk farkını temsil eder, △L+ daha parlak ve △L- daha koyu anlamına gelir. △a+ kırmızımsı, △a- yeşilimsi anlamına gelir. △b+ sarımsı, △b- mavimsi anlamına gelir.
LCh'de "L" parlaklık, "C" doygunluk ve "H" renk tonu anlamına gelir. Parlaklık, doygunluk ve ton, rengin üç temel özelliğidir. RGB renk uzayında. "R" kırmızı, "G" yeşil ve "B" mavidir. Bu renk uzayı daha çok matbaacılık sektöründe kullanılmaktadır.
Luv renk uzayında "L" parlaklığı, "u" ve "v" Chroma RGB değerini temsil eder ve Luv değeri formüllerle dönüştürülebilir. Yxy renk uzayındaki "Y" değeri, tristimulus rengindeki Y değerini ve xy, rengin kromatiklik özelliklerini temsil eder. CMYK renk alanı, bir yazdırma renk modunu temsil eder. HEX renk alanı, renklerin onaltılık gösterimini ifade eden onaltılık renk alanı olarak da adlandırılır.
