Linshang Technology LS175 45/0 Dokunmatik Ekranlı Renk Ölçer (Kolorimetre) 20 mm Açıklıklı
| Linshang Technology LS175 45/0 Dokunmatik Ekranlı Renk Ölçer (Kolorimetre) 20 mm Açıklıklı |
|

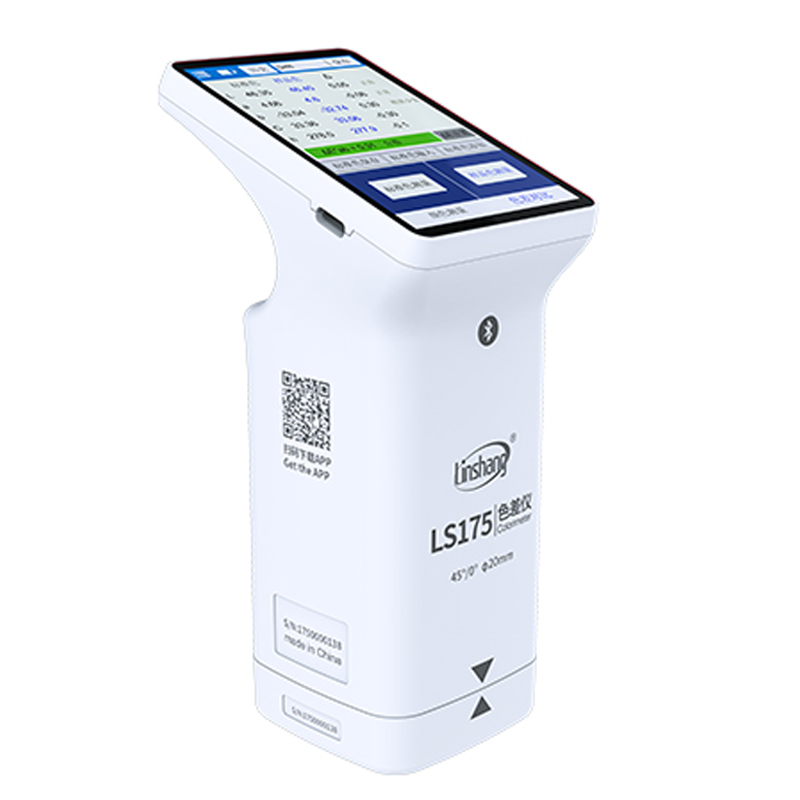

LS175, 20 mm'lik büyük bir ölçüm açıklığına, 3,5 inç IPS renk kapasiteli dokunmatik ekrana sahip, cep telefonu veya PC ile bağlanabilen, elde taşınan bir 45/0 aydınlatma geometrisi kolorimetresidir. Bu cihaz, APP'yi cep telefonuna veya PC yazılımına bağlamadan bağımsız olarak çalışabilir. Çeşitli renk tabloları, taranan rengin en yakın renk numarasını kısa sürede eşleştirmeye yardımcı olur. Cihaz ayrıca, birden fazla standart ekleme yöntemini destekleyen renk karşılaştırma işlevine sahiptir. Renk farkı eşik ayarının mevcudiyeti, QC hızlı denetimini sağlar. Cihaz, renk paylaşımı ve rapor yazdırma gibi işlevlerini genişleterek APP ve PC yazılımını bağlayabilir.
Geniş 20 mm'lik ölçüm açıklığı ile daha eşit renk verileri elde etmek için daha geniş alanı ölçebildiğinden, LS175 renk ölçümünde geniş bir uygulamaya sahiptir ve tekstil, deri, kumaş ve ahşap mobilya endüstrilerinde yaygın olarak kullanılmaktadır.
Büyük ölçüm açıklığı, daha yüksek hassasiyet
Cihaz, 20 mm'lik büyük ölçüm açıklığı ile daha geniş alanı ölçebildiğinden, dokulu veya pürüzlü yüzey malzemelerini ölçerken daha eşit renk verileri elde ettiği için test sonuçlarında daha yüksek hassasiyet sağlar.
Dokunmatik ekran işlemi, mükemmel deneyim

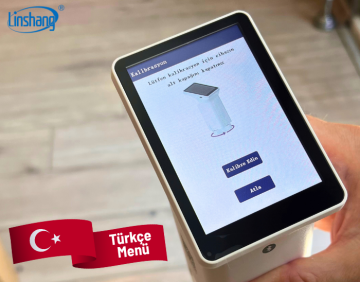

Cihaz, 3,5 inç IPS renkli kapasitif dokunmatik ekran kullanır, herhangi bir düğme ayarı gerekmez. Ekran, iyi bir kullanıcı deneyimi ve insan-bilgisayar etkileşimi arayüzü sunan mükemmel bir görüş açısı olan 20 derece eğimlidir.

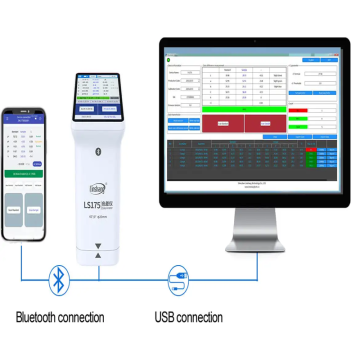

Mobil Uygulama ve PC yazılımını destekleyin
Cihaz, Android, iOS, Windows sistemlerini kapsayan mobil APP ve PC yazılımı ile donatılmıştır; Çince ve İngilizce arayüzü isteğe göre değiştirilebilir.

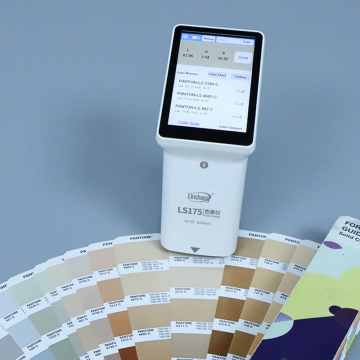

Birden fazla elektronik renk şeması seti sağlama
Cihaz, birçok endüstri (RAL, Pantone, NCS) için geçerli birden fazla elektronik kartela seti sağlar, renk kartelalarındaki en yakın 3 seri numarasını %90'ın üzerinde hassasiyetle eşleştirebilir ve ellerinizi ağır kartelalar taşımaktan kurtarır.

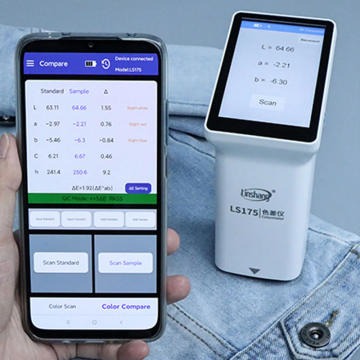

Renk ölçümü ve renk karşılaştırması
Kullanıcı, renk ölçüm fonksiyonu ile renk değerlerini elde edebilir ve renk karşılaştırma arayüzünde numune ve standart arasındaki rengi karşılaştırabilir.
Renkli tarama ve renk karşılaştırma işlevi
LS175'in iki ana işlevi vardır: Renkli tarama ve Renkli karşılaştırma. Renkli tarama işlevini kullanırken 1 saniye içinde sonuç alabilirsiniz. Kalite Kontrol incelemesi, Renk karşılaştırma işlevinde gerçekleştirilebilir ve 3 Lab renk kanalındaki renk sapması istenerek renk tonlaması için referans sunulur.

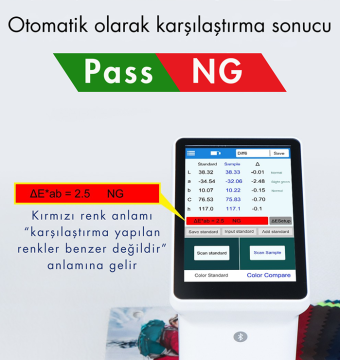

QC modu parti denetimini kolaylaştırır
Renk farkı eşiği, kullanıcının ihtiyaçlarına göre ayarlanabilir
Yedi renk uzayı ve altı renk farkı formülü
Renk ölçer, Lab\RGB\CMYK gibi yedi renk alanını ve aralarından seçim yapabileceğiniz altı renk farkı formülünü birleştirir, çeşitli endüstrilerin renk ölçüm ihtiyaçlarını karşılamak.
Gelişmiş renk sensörü, olağanüstü kalite
LS175, ams AG tarafından yeni piyasaya sürülen ve hassas XYZ tristimulus renk algılama işlevi, CIE1931 ve CIE1976 renk sistemlerinde tanımlanan standart gözlemcinin insan gözünün tepki eğrisini simüle eden çip seviyesi renk sensörü AS7261'i uyarlar.
Ölçümü daha doğru yapmak için yerleştirme plakasının ölçülmesi
Alet, hassas hizalama ihtiyaçlarını karşılamak ve ölçümü daha doğru hale getirmek için bir ölçüm yerleştirme plakası ile donatılmıştır.

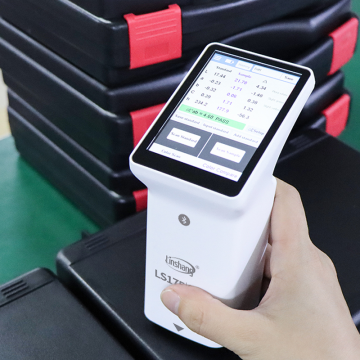

Taşınabilir ve hassas
Ergonomik tasarıma sahip taşınabilir boyut, dayanıklı ve kararlı mimari, daha kararlı test sonuçları sağlar. |
| Aydınlatma Geometrisi | 45/0 (45° halka aydınlatma, 0° görüntüleme açısı) |
| Aydınlatma Işık Kaynağı | Tam spektrum LED ışık kaynağı |
| Ölçüm Açıklığı | 20 mm |
| Ölçüm Koşulları | Işık kaynağı D65, görüş alanı 10° |
| Ölçüm Süresi | 1 saniye, yaklaşık |
| Renk Alanı | CIE Lab, Luv, LCh, Yxy, CMYK, RGB, Hex |
| Renk Fark Formülü | ΔE*ab, ΔE*uv, ΔE*94, ΔE*cmc(2:1), ΔE*cmc(1:1), ΔE*00 |
| Tekrarlanabilirlik | Standart sapma ΔE*ab ≤ 0,03 (Ölçüm koşulu: kalibrasyondan sonra 3 sn aralıklarla beyaz karo üzerinde 30 ölçümün ortalama değeri) |
| Güç Kaynağı | Lityum şarj edilebilir pil 3.7 V, 700 mAh, tam güç altında sürekli olarak 10.000 kez ölçüm yapabilir |
| Dil | İngilizce |
| Ekran | 480 × 320 nokta vuruşlu IPS renkli ekran |
| Şarj Portu | USB (C Tipi) |
| Veri Transferi | USB, Bluetooth |
| Boyut | 86 x 62.5 x 158 mm |
| Ağırlık | 225 gr |
| Çalışma Sıcaklığı | 0~45 ℃,0~85% RH (yoğuşmasız) |
| Depolama Sıcaklığı | -25~55 ℃, 0~85% RH (yoğuşmasız) |
Kolorimetreler, donanım, baskı, kağıt, deri, plastik, kaplama, mürekkep ve diğer alanlarda renk ölçümü ve renk karşılaştırması için yaygın olarak kullanılmaktadır. Linshang renk ölçer, CIE Lab, Luv, LCh, Yxy, CMYK, s-RGB, Hex gibi 7 renk uzayında ve daha iyi renk ölçüm doğruluğu sağlayan 6 renk farkı formülünde renk ölçebilir. Renk farkı ölçer, renk kalitesi kontrol APP ile kullanmak için çok uygundur.
Kolorimetre prensibi, standardı, çalışması ve renk uzayları
I. Kolorimetre nasıl seçilir?
| Modeli | Başvuru | Ölçüm Açıklığı | Prensip | Bluetooth'u destekleyin | PC yazılımı ve Dokunmatik Ekran |
| LS171 | Deri, kumaş, kaplama, hırdavat vb. için genel kolorimetre. | 8 mm |
D/8, speküler bileşen dahil (SCI) | √ | × |
| LS173 | × | √ | |||
| LS173B | √ | √ | |||
| LS170 |
Baskı Malzemesi |
45/0 (45°halka aydınlatma, 0° görüntüleme açısı) | √ | × | |
| LS172 | × | √ | |||
| LS172B | √ | √ | |||
| LS175 | Dokulu, pürüzlü yüzey | 20 mm | √ | √ |
II. Kolorimetre prensibi
Kolorimetre nedir? Bazı insanların kafası karışabilir. Basitçe ifade etmek gerekirse, kolorimetre, numunelerin renk kalitesini değiştirmek amacıyla renk ölçümü ve renk karşılaştırması sağlamak için kullanılan bir renk ölçüm aracıdır. Farklı endüstrilerde kullanılan renk ölçerlerin farklı renk ölçüm ilkeleri vardır. Burada, en yaygın iki ölçüm ilkesini tanıtacağız.
1. D/8° kolorimetre prensibi
Linshang portatif kolorimetre, d/8° entegre küre prensibini benimser. Basitçe söylemek gerekirse, bütünleştirici bir küre üzerinde bir ölçüm açıklığı (gelen ışık) vardır. Gelen ışık, bütünleştirici küreyi aydınlatır ve bütünleştirici kürenin içi, ışık kaynağını tekdüze hale getirmek için yansıma ve kırılmaya maruz kalır. Işığı almak ve renk farkı formülü ile hesaplama yapmak için merkez eksenden 8° açıda alıcı delik. Entegre küre, kolorimetrenin anahtar parçasıdır. Renk ölçüm doğruluğunun entegre küre ile büyük bir ilişkisi vardır. Entegre kürenin kalitesi iyi değilse, bakım maliyetini büyük ölçüde artıracak olan renk ölçerin hizmet ömrünü etkileyecektir. Bu nedenle, yüksek kaliteli bir entegre kürenin kullanılması aletin kullanım süresini uzatacaktır.
2. 45°/0 kolorimetre prensibi
Linshang el tipi renk farkı ölçer, 45°/0 prensibini benimser, bu da (45° dairesel aydınlatma, 0° görüş açısı) anlamına gelir. Basitçe söylemek gerekirse, ışık kaynağı aynı anda tüm yönlerden ışıma yapar ve yansıtıcı numuneyi 45°'lik bir açıyla aydınlattığı bulunur. Linshang LS170 el tipi renk ölçer, aynı yatay düzleme yerleştirilmiş dört ışık kaynağı kullanır. Tekrarlanan yansımalardan sonra, 4 ışık kaynağı tarafından yayılan ışık, ölçülen numune üzerinde eşit şekilde parlayacaktır.
III. Kolorimetre Standardı
Linshang cep kolorimetreleri, ilgili uluslararası CIE standartlarına ve GB standartlarına uygundur. Belirli standartlar aşağıdaki gibidir:
GBT 3978-2008 Standart aydınlatıcılar ve geometrik koşullar; bu ulusal standart, CIE standart aydınlatma gövdeleri A, D65 ve diğer armatürler C'nin göreli spektral güç dağılımını belirtir. Linshang LS170 kolorimetrenin açı ve alan koşulu, 45°x koşulunu karşılar: o°, yani belirli bir oryantasyondan 45° açıyla yansıyan radyasyonu alır.
GBT 3979-2008 Nesne renginin ölçülmesi için yöntemler. Beyaz standartların teknik koşullarını ve nesnelerin ölçüm yöntemlerini şart koşar. Linshang Technology'nin kolorimetresi, bağıl renk uyaran işlevi kullanılarak geliştirilmiş bir üründür.
GBT 7921-2008 Düzgün renk uzayı ve renk farkı formülü. Bu standartta renk farkı hesabı ve renk farkı renk farkı formülleri açıklanmıştır. Linshang Technology, renk farkı hesaplaması için bu renk farkı formüllerine başvurdu. Ayrıca Linshang Technology'nin iki renk farkı ölçeri de aşağıdaki standartları karşılamaktadır.
"GBT 11186.1-1989 Boya filmlerinin rengini ölçmek için yöntemler-Bölüm 1: İlkeler"
"GBT 11186.2-1989 Boya filmlerinin rengini ölçme yöntemleri-Bölüm 2: Renk ölçümü"
"GBT 11186.3-1989 Boya filmlerinin rengini ölçme yöntemleri-Bölüm 3: Renk farkının hesaplanması"
"JJG 595-2002 Kolorimetreler ve Renk Farkı Ölçerler"
IV. Kolorimetre ve kolorimetre avantajları nasıl kullanılır?
1. Kolorimetre nasıl kullanılır?
1. Her iki Linshang renk farkı ölçerin de kolorimetre Uygulaması ile kullanılması gerekir. Linshang kolorimetreyi kullanarak bir renk ölçümüne başlayalım:
2. Kolorimetre APP'sini kurmak için cihazdaki QR kodunu taramak üzere tarayıcıyı kullanın, istendiği gibi indirin ve kurun.
3. Bluetooth'u açın ve enstrümanla aynı SN numarasını bulun.
4.Ölçüm aletini kalibre etmek veya kalibrasyonu atlamak için seçin.
5. "Renkli Tarama" veya "Renk Karşılaştırma"yı seçebilirsiniz.
6. Cep kolorimetre üzerindeki düğmeye basın veya kolorimetre Uygulamasındaki ölçüm tuşuna basın.
7. Ölçülen renk ekranda görüntülenecektir.
2. Kolorimetre avantajları
- Renk ölçümü yaparsanız, ihtiyacınız olan kartelayı seçin, en yakın üç renk kodu eşleştirilecektir.
-
Kişisel renk kartelanızı oluşturabilir ve bu rengi kaydedebilirsiniz.
-
Ardından renk karşılaştırması yapabilir, örneğin rengini ölçebilir ve kaydedilen rengi standart renk olarak kullanabilirsiniz. İki renk karşılaştırılacaktır.
-
Linshang kolorimetre ayrıca QC test fonksiyonuna sahiptir, kolorimetre Uygulamasında çeşitli renk tabloları kuruludur.
-
Yedi renk alanı ve altı renk farkı formülü, farklı endüstrilerin ihtiyaçlarını karşılayabilir.
-
Cep kolorimetrenin ölçüm açıklığı 8 mm'dir, bu da test numunesinin yüzey alanının sadece 8 mm'lik ölçüm açıklığından daha büyük olması gerektiği anlamına gelir.
-
Aletin ölçüm süresi çok kısadır, sadece 1 sn.
Linshang portatif kolorimetre, sıradan masaüstü kolorimetrelere kıyasla küçük boyutludur. Ayrıca, renk farkı ölçer kalitesi iyidir ve kolorimetre fiyatı, aynı performanstaki kolorimetre ile karşılaştırıldığında nispeten düşüktür.
V. Renk uzayları
7 renk uzayı ağırlıklı olarak CIE Lab, Luv, LCh, Yxy, CMYK, s-RGB, Hex, yani Lab ne anlama geliyor? Aslında Lab, basitçe bir rengin renk koordinat alanı anlamına gelir. Herhangi bir rengin benzersiz bir Laboratuvarı (renk koordinat alanı) vardır. Rengi üç değer olarak ifade eder: L* siyahtan (0) beyaza (100), a* yeşilden (-) kırmızıya (+) ve b* maviden (-) sarıya (+). CIELAB, bu değerlerdeki aynı miktardaki sayısal değişimin kabaca aynı miktarda görsel olarak algılanan değişime karşılık geleceği şekilde tasarlanmıştır. (Wikipedia'dan alıntılanmıştır). △E toplam renk farkını temsil eder, △L+ daha parlak ve △L- daha koyu anlamına gelir. △a+ kırmızımsı, △a- yeşilimsi anlamına gelir. △b+ sarımsı, △b- mavimsi anlamına gelir.
LCh'de "L" parlaklık, "C" doygunluk ve "H" renk tonu anlamına gelir. Parlaklık, doygunluk ve ton, rengin üç temel özelliğidir. RGB renk uzayında. "R" kırmızı, "G" yeşil ve "B" mavidir. Bu renk uzayı daha çok matbaacılık sektöründe kullanılmaktadır.
Luv renk uzayında "L" parlaklığı, "u" ve "v" Chroma RGB değerini temsil eder ve Luv değeri formüllerle dönüştürülebilir. Yxy renk uzayındaki "Y" değeri, tristimulus rengindeki Y değerini ve xy, rengin kromatiklik özelliklerini temsil eder. CMYK renk alanı, bir yazdırma renk modunu temsil eder. HEX renk alanı, renklerin onaltılık gösterimini ifade eden onaltılık renk alanı olarak da adlandırılır.
