PCE EVSE 310 Şarj İstasyonları için Ölçüm Bağlantı Adaptörü
13.425,56 TL + KDV
%10
14.499,61 TL
16.110,67 TL
| PCE EVSE 310 Şarj İstasyonları için Ölçüm Bağlantı Adaptörü |
| Test adaptörü / Araç simülasyonu / Kablo simülasyonu / CP çıkışı ve ölçüm görevleri için şebeke prizi / Taşıma çantası dahil |
|

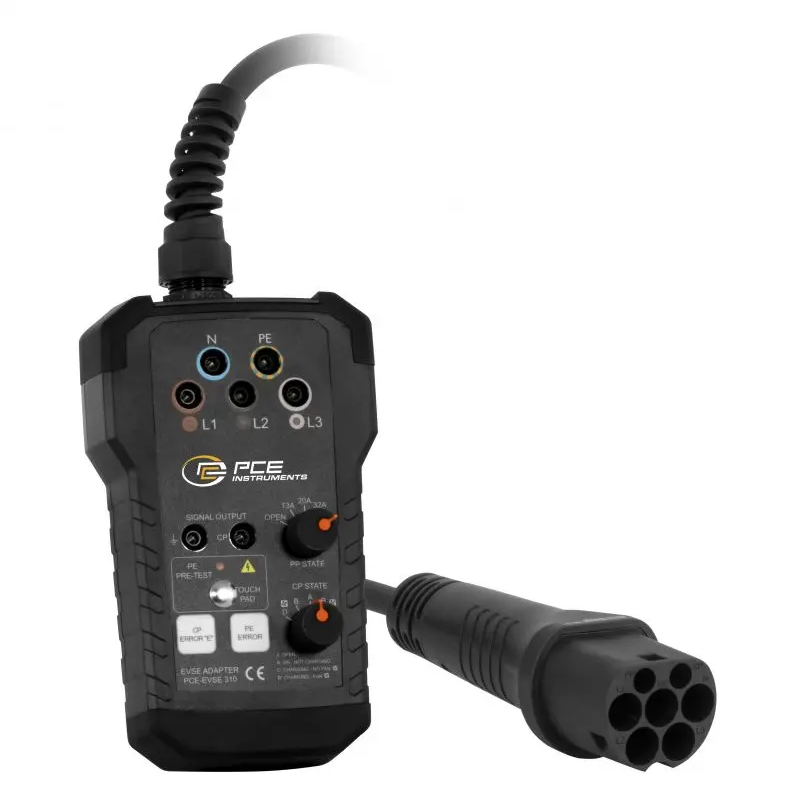

EVSE adaptör PCE-EVSE 310, elektrikli otomobiller için şarj istasyonlarını (şarj modu 3) test etmek üzere VDE 0100 test cihazları için geliştirilmiştir. EVSE adaptör, tesisat test cihazı PCE-ITE 55B veya diğer pek çok standart VDE 0100 test cihazı ile kullanılabilir. EVSE adaptörünün LED’leri sayesinde 3 fazda voltaj tespiti için bir tesisat hatası olup olmadığı hızlı bir şekilde belirlenebilir. PP State döner anahtar, şarj kablosunun akım taşıma kapasitesini simüle etmek için kullanılabilir.
Akım taşıma kapasitesi, EVSE adaptörde PP ve PE iletkenleri arasına bağlanan çeşitli dirençlerle simüle edilir. CP State döner anahtarı kullanılarak çeşitli araç durumları simüle edilebilir. Araç durumları, CP ve PE iletkenleri arasına bağlanan farklı dirençlerle simüle edilir. Prize harici bir yük bağlanabilir. Bu çıkış sadece ölçüm amaçlıdır ve elektrik sayacının işlevini kontrol etme imkanı sunar. Bunun haricinde, EVSE adaptörü, bir PE arızasını (topraklama hatası) simüle etmek için de kullanılabilir. EVSE adaptörü, bir taşıma çantası içinde teslim edilir. Tip 1 bağlantılı wallbox için opsiyonel adaptör de mevcuttur.
|
|
- PE ön testi
- Proximity Pilot PP ve Control Pilot CP’nin durumu
- CP arızası "E” ve PE arızasının simülasyonu

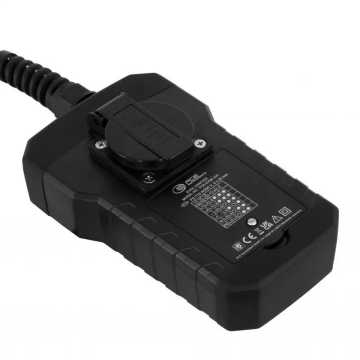

- Ölçüm görevleri için şebeke prizi
- Güvenlik ölçüm prizleri
- Tip 1 için opsiyonel adaptör
|
| Teknik Özellikler | ||
| Test Fonksiyonları | ||
| PE Ön Testi | Var, kapasitif elektrod ile | |
| PP Simülasyonu | Açık, 13 A, 20 A, 32 A, 63 A | |
| CP Durumu | A, B, C, D | |
| CP Arızası "E" | E | |
| PE Arızası / Topraklama Hatası | Var | |
| Genel Teknik Özellikler | ||
| Bağlantılar | L1, L2, L3, N, PE | |
| Bağlantılar Ek Bilgi |
Maks. 230 V (1 fazlı) / 430 V (3 fazlı); 50 / 60 Hz 10 A / 250 V Kabloya takılı Tip 2 fiş (Tip 1 için opsiyonel adaptör gereklidir) |
|

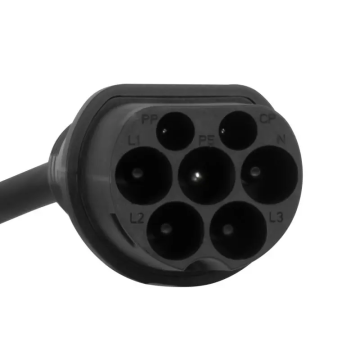

| Standart(lar) | IEC62196-2 Tip 2 fiş | |
| Kablo Uzunluğu | 25 cm | |
| Güvenlik Standardı | CAT II / 300V | |
| Şebeke Prizi | Maks. 250 V; 50/60 Hz; 10 A | |
| Çıkış | 2 adet 4 mm soket (sinyal çıkış terminalleri) | |
| Sigorta(lar) | Şebeke prizi T10A/250V | |
| Koruma Sınıfı (Cihaz) | IP40 | |
| Ağırlık | 643 g | |
| Boyut (U x G x Y) | 600 x 105 x 73 mm | |
| Çevre Koşulları | 0... 40 °C, 80% n.o | |
| Depolama Koşulları | -10... +50 °C, 80% n.o | |
| Kullanım Kılavuzu Dili | Almanca, İngilizce | |
|
1 x EVSE adaptör PCE-EVSE 310
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
|
