PCE EVSE-KIT2 Elektrikli Araç Şarj İstasyonu Test Kiti (Kalibrasyon Sertifikalı)
| PCE EVSE-KIT2 Elektrikli Araç Şarj İstasyonu Test Kiti (Kalibrasyon Sertifikalı) |
| Yalıtım Test Cihazı / Elektrik direnci / Topraklama direnci / Döngü empedansı / Voltaj ölçümü / Düşük direnç ölçümü / RCD testi |
|

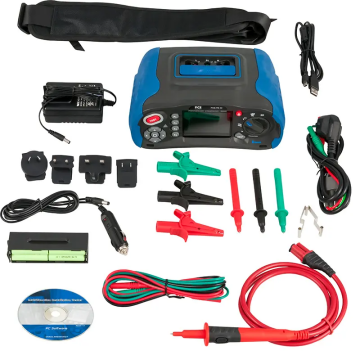

Yalıtım test cihazının geniş, 3.5 inçlik TFT renkli LCD ekranı bulunur. Cihaz, yalıtım direnci, topraklama direnci, döngü empedansı, voltaj, düşük empedans ve kamera fonksiyonlu RCD testi gibi çeşitli ölçüm modlarının yanı sıra ölçümlerle uygun fotoğrafları belgeleme imkanı sunar. Cihaz ile sabit kurulumlar, doğru ve güvenli bir şekilde kurulur. Çift ekran, sezgisel simgeler ve yüksek görüş açısı sayesinde ölçümler rahat ve hızlı bir şekilde gerçekleştirilebilir. Düşük direnç ölçümü ile topraklama iletkenleri, potansiyel dengeleme iletkenleri ve koruyucu iletkenleri düşük empedans açısından kontrol edilebilir.
Cihaz ile düşük direnç ölçümü için 0.001 – 1 Ω çözünürlük ile ölçüm aralığı 0 – 2000 Ω’dir. Cihazın en önemli ölçümü yalıtım direnci ölçümüdür. Elektrik kabloları, ısı üreten arıza akımlarının akmasını sağlamak için yalıtım ölçümü sırasında voltaj altına yerleştirilir. Çoğu durumda, bu arıza akımları çok az oldukları için koruyucu cihazlar tarafından tespit edilmez ve en kötü durumda yangına neden olabilir.
Cihaz ile yalıtım ölçümü 125V, 250V, 500V ya da 1000V’lik bir test voltajında gerçekleştirilir.
Test akımı 1 mA’dir. Cihaz ile topraklama ölçümü güç kaynağından bağımsız olarak gerçekleştirilir. Bir güç kaynağı sisteminin tüm ekipmanlarını ve devrelerini ortak bir potansiyele (referans topraklama ya da referans potansiyeli) getirmek ve kısa devre akımlarına ve aşırı voltajlara karşı korumak için, topraklama direnci mümkün olduğunca düşük empedanslı olmalıdır. 0.01... 1 Ω çözünürlük ve 0... 2000 Ω ölçüm aralığı ile cihaz, topraklama direnci ölçümü için tüm koşulları sağlar.

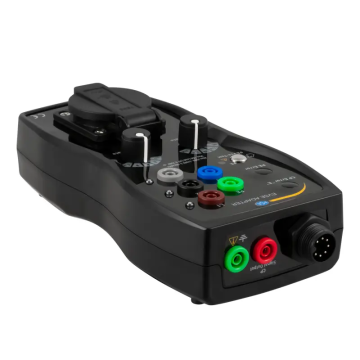

Tip 1 ve 2 prizli EVSE adaptör / PP ve CP simülasyonu / Schuko soket bağlantısı / Laboratuvar prizleri ile bağlantıların doğrudan kabulü

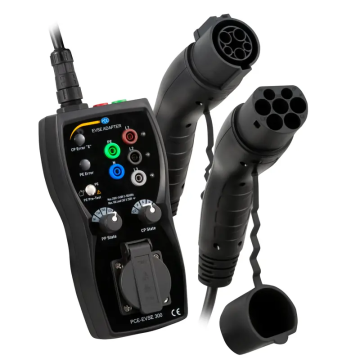

Elektromobilite giderek daha önemli bir rol oynamaktadır. Burada önemli bir nokta da elektrikli araçların şarj istasyonlarıdır. Sabit şarj istasyonlarının işlevini, koruyucu cihazlarını ve yalıtımını kontrol etmek için özel ölçüm cihazları gerekir. Çoğu zaman, gerekli ölçümleri yapmak için ölçüm cihazları mevcuttur. Ölçüm cihazının şarj istasyonuna bağlanabilmesi için ise bir adaptör gereklidir. EVSE adaptör, bu uygulama için özel olarak tasarlanmıştır ve pek çok fonksiyonu bulunur. Şarj istasyonundaki tüm hatlar laboratuvar prizleri aracılığıyla teker teker çıkar. Böylece, tüm hatlara adaptör ile erişilebilir. Bu da şarj istasyonunun adaptör yardımıyla yalıtım açısından kontrol edilmesini sağlar.
EVSE adaptöründe Schuko bağlantısı bulunur. RCD güvenlik bağlantısı ile arıza akım koruma cihazı kontrol edilebilir.
Şarj kablosunda elektrikli bir aracın şarjı için güç kablolarının yanı sıra iki arayüz de bulunur. CP hattı (Kontrol Pilotu) aracılığıyla şarj istasyonu ve elektrikli araç arasında iletişim kurularak aracın mevcut durumu bildirilir. PP kablosu (Haberleşme Prizi), bağlı şarj kablosu ile şarj istasyonu arasındaki iletişim için kullanılır. Şarj kablosu ile şarj istasyonunda kaç amperle şarj edileceği belirlenebilir. EVSE adaptör, bu iki fonksiyonu test etmek için uygun simülatörlerle donatılmıştır.
|
|
- 3.5 inç renkli TFT LCD ekran
- L-N, L-PE ve N-PE döngü direnci - Ayarlanabilir FI test akımı - SD kart ve bluetooth - Çift ekran - İyi / kötü FI testi - Düşük Ohm ölçümü - 1000V’ye kadar terminal voltajı - Taşıma çantası dahil - Şarj istasyonuna doğrudan bağlanma - Tip 1 ve Tip 2 prizli adaptör - PE iletken testi - Entegre Schuko soketi |
- Topraklama Test Cihazı PCE-ITE 50
- İzolasyon testi
- Terminal gerilimi 125 V (%0... 10)
- Ölçüm aralığı 0,125... 4 MΩ
- Çözünürlük 0.001 MΩ
- Doğruluk ± (%2 + 10 basamak)
- Ölçüm aralığı test akımı 1 mA @ yük 125 kΩ
- Kısa devre akımı <= 1mA
- Ölçüm aralığı 4,001... 40 MΩ, 40,01... 400 MΩ, 400,1... 1000 MΩ
- Çözünürlük 0.01MΩ, 0.1MΩ, 1MΩ
- Doğruluk ± (%2 + 10 hane), ± (%4 + 5 hane), ± (%5 + 5 hane)
- Terminal gerilimi 250 V (%0... 10)
- Ölçüm aralığı 0,125... 4 MΩ
- Çözünürlük 0.001 MΩ
- Doğruluk ± (%2 + 10 basamak)
- Ölçüm aralığı test akımı 1 mA ve yük 250 kΩ
- Kısa devre akımı <= 1mA
- Ölçüm aralığı 4,001... 40 MΩ, 40,01... 400 MΩ, 400,1... 1000 MΩ
- Çözünürlük 0.01MΩ, 0.1MΩ, 1MΩ
- Doğruluk ± (%2 + 10 hane), ± (%3 + 2 hane), ± (%3 + 2 hane)
- Terminal gerilimi 500 V (%0... 10)
- Ölçüm aralığı 0,125... 4 MΩ
- Çözünürlük 0,125... 4 MΩ
- Doğruluk 0.001MΩ
- Ölçüm aralığı test akımı 1 mA ve yük 500 kΩ
- Kısa devre akımı <= 1mA
- Ölçüm aralığı 4,001... 40 MΩ, 40,01... 400 MΩ, 400,1... 1000 MΩ
- Çözünürlük 0.01MΩ, 0.1MΩ, 1MΩ
- Doğruluk ± (%2 + 10 hane), ± (%3 + 2 hane), ± (%4 + 5 hane)
- Terminal gerilimi 1000 V (%0... 10)
- Ölçüm aralığı 0,125... 4 MΩ
- Çözünürlük 0.001MΩ
- Doğruluk ± (%3 + 10 basamak)
- Ölçüm aralığı test akımı 1 mA @ yük 1 MΩ
- Kısa devre akımı <= 1mA
- Ölçüm aralığı 4,001... 40 MΩ, 40,01... 400 MΩ, 400,1... 1000 MΩ
- Çözünürlük 0.01MΩ, 0.1MΩ, 1MΩ
- Doğruluk ± (%2 + 10 hane), ± (%3 + 2 hane), ± (%4 + 5 hane)
- Düşük Ohm / düşük direnç ölçümü
- Ölçüm aralığı 2.000Ω, 20.00Ω, 200.0Ω, 2000Ω
- Çözünürlük 0.001Ω, 0.01Ω, 0.1Ω, 1Ω
- Doğruluk ± (%1,5 + 30 hane), ± (%1,5 + 3 hane), ± (%1,5 + 3 hane), ± (%1,5 + 5 hane)
- Maks. açık devre gerilimi 5.8V, aşırı yük koruması 250Vrms
- Süreklilik test cihazı
- Ölçüm aralığı 2000 Ω, maksimum yüksüz gerilim, aşırı yük koruması, kısa devre akımı
- Çözünürlük 0.01Ω, 5.8V, 250Vrms, >= 200mA
- Döngü direnci
- L-PE (Hi-Amp): test akımı 4,0 A
- Ölçüm aralığı 0,23... 9,99 Ω, 10,0... 99,9 Ω, 100... 999 Ω
- Çözünürlük 0.01Ω, 0.1Ω, 1Ω
- Doğruluk ± (%5 + 6 hane), ± (%5 + 6 hane), ± (%5 + 6 hane)
- L-PE (açma olmadan): test akımı 15 mA
- Ölçüm aralığı 0,2... 9,99 Ω, 10,0... 99,9 Ω, 100... 999 Ω
- Çözünürlük 0.01Ω, 0.1Ω, 1Ω
- Doğruluk ± (%5 + 6 hane), ± (%5 + 6 hane), ± (%5 + 6 hane)
- LN: test akımı 4.0A
- Ölçüm aralığı 0,23... 9,99 Ω, 10,0... 99,9 Ω, 100... 999 Ω
- Çözünürlük 0.01Ω, 0.1Ω, 1Ω
- Doğruluk ± (%4 + 4 hane), ± (%4 + 4 hane), ± (%4 + 4 hane)
- RCD testi
- RCD (In) 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A, faktörler x 1/2, x1, x2, x5
- Açma zamanı doğruluğu ± (1 % + 1 ms),
- Testin dalga biçimi akım sinüsü (AC), darbe (DC), G ve S
- Tetikleme karakteristikleri, tetikleme süresi 0° veya 180°,
- Gerilim aralığı 194...260 V AC (50/60 Hz),
- Akım ölçüm doğruluğu ± (%5 + 2) rakamlar)
- Gerilim ölçümü
- Ölçüm aralığı 80...500 V AC/DC
- Çözünürlük 1V
- Doğruluk ± (%2 + 2 basama
- Frekans ölçümü
- Ölçüm aralığı 45...65 Hz
- Çözünürlük 1Hz
- Doğruluk ±2Hz
- Zemin ölçümü
- Ölçüm aralığı 0,00... 99,99 Ω, 100,0... 999,9 Ω, 1000...2000 Ω
- Çözünürlük 0.01Ω, 0.1Ω, 1Ω
- Doğruluk ± (%2 + 30 hane), ± (%2 + 6 hane), ± (%2 + 6 hane)
- Genel Özellikler
- Güç kaynağı 8 x 1,2...1,5 V AA pil, çalışma süresi yaklaşık 15 saat, ölçüm kategorisi CAT III 600 V
- Koruma sınıfı IP 65
- Ekran 3,5" TFT (320 x 240 piksel)
- Çalışma ortamı 0... 45 °C, 0...95 %rH, yoğuşmasız
- Boyutlar 24,2 cm x 10,5 cm x 14,5 cm
- Ağırlık 1,56 kg
- EVSE Ölçüm Cihazı PCE-EVSE 300
- Fonksiyonlar
- PE testi (koruyucu iletken) mevcut, hata
- PP simülasyonu (şarj kablosu kodlaması) açık, 13 A, 20 A, 32 A, 63 A
- CP simülasyonu (iletişim hattı) A, B, C, D, hata
- Çıktılar (yalnızca test amaçlı)
- Ölçüm bağlantıları L1, L2, L3, N, PE, maks.250 / 430 V AC, 10 A, laboratuvar fişi
- Schuko bağlantısı maksimum 250 V AC, 10 A
- Schuko bağlantı sigortasından gelen sigorta F 10 A / 250 V, 5 x 20 mm
- CP sinyal çıkışı ± 12V PWM
- Diğer Özellikler
- Giriş voltajı 1 fazlı: 250 V AC / 3 fazlı 430 V AC, 50 / 60 Hz, maks.10 A
- Tip 1 AC şarj modu 3 şarj kablosu konnektörü, IEC62196-1, Tip-1 veya SAE J1772 ile uyumlu araç konnektörlü, (Tip 1, 5 pimli, 1 fazlı)
- Tip 2 AC şarj modu 3 şarj kablosu konnektörü, araç konnektörlü IEC62196-2, Tip-1 veya SAE J1772 ile uyumlu, (Tip 2, 7 pimli, 3 fazlı)
- Ölçüm kategorisi CAT II 300 V
- Koruma sınıfı IP54
- Kirlilik derecesi 2
- Çalışma koşulları 0... 40 °C, %10... 85 r. h., yoğuşmasız, depolama koşulları -10... 50 °C, 10... 60 % r. F., yoğuşmasız
- Maksimum çalışma yüksekliği maks.2000 m,
- Boyutlar (yalnızca el tipi cihaz) 277 x 109 x 63 mm
- Ağırlık yaklaşık 1 kg
|
3.5 inç renkli TFT LCD ekran - L-N, L-PE ve N-PE döngü direnci
Ayarlanabilir FI test akımı
SD kart ve bluetooth
Çift ekran
İyi / kötü FI testi
Düşük Ohm ölçümü
1000V’ye kadar terminal voltajı
Taşıma çantası dahil
Şarj istasyonuna doğrudan bağlanma
Tip 1 ve Tip 2 prizli adaptör
PE iletken testi
Entegre Schuko soketi
|
