Linshang Technology LS178 Küçük Diyafram Spektrofotometresi 400 - 700 nm / CIE Lab, Luv, LCh, Yxy, CMYK, RGB, HSL, HSV, WI-98, WI-Gauz, WI-R457, WI-Hunter, YI-98, Yansıma
| Linshang Technology LS178 Küçük Diyafram Spektrofotometresi 400 - 700 nm |
|

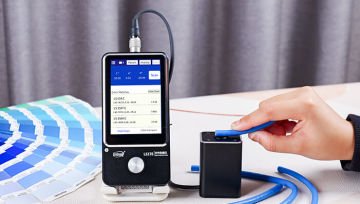

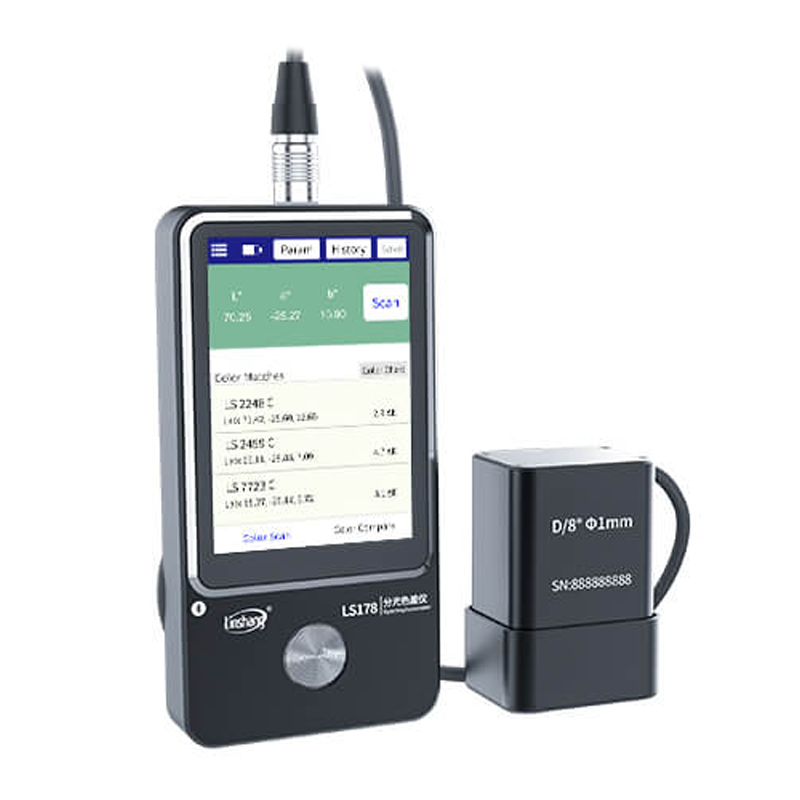

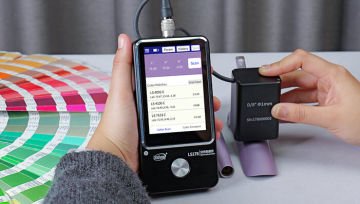

Bu küçük açıklıklı, çok işlevli kolorimetre, küçük iş parçalarının ve özel şekilli malzemelerin renk ölçümü için ideal olan 1 mm'lik bir ölçüm açıklığına sahiptir. Bölünmüş tasarım, küçük nesnelerle hassas prob hizalaması sağlar ve prob, ana okumayı engellemeden kolay ölçüm için ters çevrilebilir. 3,5 inç IPS renkli dokunmatik ekran mükemmel bir kullanıcı deneyimi sağlar.

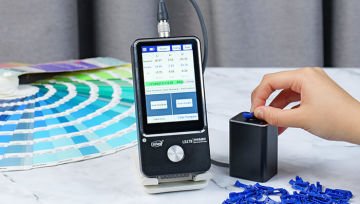

1 mm Ölçüm Açıklığı Detay Rengini Yakalayın 1mm ölçüm açıklığı ile cihaz, küçük, pürüzsüz ve opak yüzeylerin odaklı ölçümünde yüksek doğruluk sağlar. 3,5 inç Dokunmatik Ekran Kullanımı Kolay 3,5 inç kapasitif dokunmatik ekran, sezgisel bir arayüz sunarak sadece iki tıklamayla kolayca renk farkı karşılaştırması yapmanıza olanak tanır. Laboratuvar Değerleri Göstergesi Spektrofotometre, Lab'ın üç renk kanalının renk sapma göstergesini ve renk ayarlaması için yardımı sağlar Dahili Çoklu Elektronik Renk Tabloları Birden fazla elektronik renk kartıyla birlikte gelir, bu sayede renk ölçümü yaparken en yakın renk kartı numarasını hızlı bir şekilde eşleştirebilir ve renk kartı eşleştirme doğruluğu %90'dan fazladır. Spektral Yansıma Eğrileri Renk ölçümü için daha profesyonel renk verileri sağlamak amacıyla spektral yansıma eğrisini görüntüleyebilir, bu verilerden renk tonu, doygunluk, derinlik vb. bilgiler elde edilebilir. İyi Tekrarlanabilirlik, △E*ab≤0.03 Spektrofotometre tekrarlanabilirliği △E*ab≤0.03, ölçüm doğruluğu 0,01 olup, Ulusal Metroloji Enstitüsünün birinci seviye standartlarını karşılamaktadır. Çeşitli Renk Uzayları ve Fark Formülleri Cihaz, farklı endüstrilerin ihtiyaçlarını karşılayan çeşitli renk uzayları ve renk farkı formülleri arasından seçim yapma olanağına sahiptir. Gelişmiş Kalite Kontrol QC fonksiyonu, akıllı renk farkı değerlendirmesi için endüstri standartlarına dayalı △E eşik değerlerinin manuel olarak ayarlanmasına olanak tanır. Konumlandırma Plakası ile donatılmıştır Hassas hizalama ihtiyacını karşılamak ve ölçüm verilerinin daha doğru olmasını sağlamak için konumlandırma plakası ile donatılmıştır. Uygulamada Daha Fazla Özellik Mevcuttur Cihaz, renk verilerinin paylaşılması için APP'ye bağlanabiliyor ve kullanıcıların renk yönetimini dijitalleştirmesine yardımcı oluyor. Ücretsiz PC Yazılımı PC yazılımı ile daha güçlü renk farkı istatistiksel analiz fonksiyonuna sahiptir ve enstrüman depolama verilerini içe ve dışa aktarabilir. Tam Spektrum LED Işık Kaynağı Tam spektrumlu LED ışık kaynağı, görünür ışık aralığında yeterli spektral dağılımı sağlayarak, geleneksel LED ışık kaynaklarının belirli bantlarda yaşadığı spektrum kaybını etkili bir şekilde önler ve daha doğru ölçüm sonuçları sunar. D/8 Geometri Ölçümü Cihaz, çok geniş uygulama alanına sahip speküler yansıma ışığı (SCI) da dahil olmak üzere uluslararası kabul görmüş D/8 aydınlatma yöntemini benimsiyor. |
| Aydınlatma Geometrisi | D/8, speküler bileşen dahil (SCI) |
| Aydınlatma Işık Kaynağı | Tam spektrum LED ışık kaynağı |
| Spektral Aralık | 400 - 700 nm |
| Spektral Aralık Adımları | 10 nm |
| Ölçüm Açıklığı | 0,1 mm |
| Ölçüm Koşulları | Işık kaynağı D65, görüş alanı 10° |
| Ölçüm Süresi | 1 saniye, yaklaşık |
| Renk Uzayı | CIE Lab, Luv, LCh, Yxy, CMYK, RGB, HSL, HSV, WI-98, WI-Gauz, WI-R457, WI-Hunter, YI-98, Yansıma |

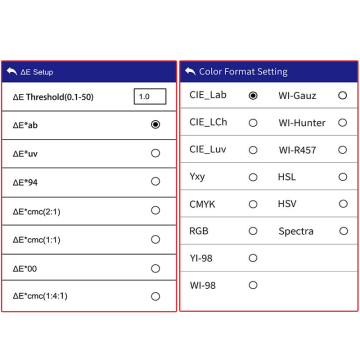

| Renk Fark Formülü | ΔE*ab, ΔE*uv, ΔE*94, ΔE*cmc(2:1), ΔE*cmc(1:1), ΔE*00, ΔE*cmc(1,4:1) |
| Tekrarlanabilirlik | Standart sapma ΔE*ab ≤ 0,03 (Ölçüm koşulu: kalibrasyondan sonra 3 sn aralıklarla beyaz karo üzerinde 30 ölçümün ortalama değeri) |
| Araçlar Arası Anlaşma | △E*ab<=0.4, 12 BCRA serisi II döşemesinin ortalamasına dayanmaktadır |
| Güç Kaynağı | Lityum şarj edilebilir pil 3.7 V, 700 mAh, tam güç altında sürekli olarak 10.000 kez ölçüm yapabilir |
| Dil | İngilizce |
| Ekran | 480 × 320 nokta vuruşlu IPS renkli ekran |
| Şarj Portu | USB (C Tipi) |
| Boyut | Ana ünite: 132 × 66,6 × 20 mm (U x G x Y) Prob: 45,4 × 37,3 × 64,1 mm (U x G x Y) |
| Ağırlık | 390 gr |
| Çalışma Sıcaklığı | 0~45 °C,0~85% RH (yoğuşmasız) |
| Depolama Sıcaklığı | -25~55 °C, 0~85% RH (yoğuşmasız) |
Kolorimetreler, donanım, baskı, kağıt, deri, plastik, kaplama, mürekkep ve diğer alanlarda renk ölçümü ve renk karşılaştırması için yaygın olarak kullanılmaktadır. Linshang renk ölçer, CIE Lab, Luv, LCh, Yxy, CMYK, s-RGB, Hex gibi 7 renk uzayında ve daha iyi renk ölçüm doğruluğu sağlayan 6 renk farkı formülünde renk ölçebilir. Renk farkı ölçer, renk kalitesi kontrol APP ile kullanmak için çok uygundur.
Kolorimetre prensibi, standardı, çalışması ve renk uzayları
I. Kolorimetre nasıl seçilir?
| Modeli | Başvuru | Ölçüm Açıklığı | Prensip | Bluetooth'u destekleyin | PC yazılımı ve Dokunmatik Ekran |
| LS171 | Deri, kumaş, kaplama, hırdavat vb. için genel kolorimetre. | 8 mm |
D/8, speküler bileşen dahil (SCI) | √ | × |
| LS173 | × | √ | |||
| LS173B | √ | √ | |||
| LS170 |
Baskı Malzemesi |
45/0 (45°halka aydınlatma, 0° görüntüleme açısı) | √ | × | |
| LS172 | × | √ | |||
| LS172B | √ | √ | |||
| LS175 | Dokulu, pürüzlü yüzey | 20 mm | √ | √ |
II. Kolorimetre prensibi
Kolorimetre nedir? Bazı insanların kafası karışabilir. Basitçe ifade etmek gerekirse, kolorimetre, numunelerin renk kalitesini değiştirmek amacıyla renk ölçümü ve renk karşılaştırması sağlamak için kullanılan bir renk ölçüm aracıdır. Farklı endüstrilerde kullanılan renk ölçerlerin farklı renk ölçüm ilkeleri vardır. Burada, en yaygın iki ölçüm ilkesini tanıtacağız.
1. D/8° kolorimetre prensibi
Linshang portatif kolorimetre, d/8° entegre küre prensibini benimser. Basitçe söylemek gerekirse, bütünleştirici bir küre üzerinde bir ölçüm açıklığı (gelen ışık) vardır. Gelen ışık, bütünleştirici küreyi aydınlatır ve bütünleştirici kürenin içi, ışık kaynağını tekdüze hale getirmek için yansıma ve kırılmaya maruz kalır. Işığı almak ve renk farkı formülü ile hesaplama yapmak için merkez eksenden 8° açıda alıcı delik. Entegre küre, kolorimetrenin anahtar parçasıdır. Renk ölçüm doğruluğunun entegre küre ile büyük bir ilişkisi vardır. Entegre kürenin kalitesi iyi değilse, bakım maliyetini büyük ölçüde artıracak olan renk ölçerin hizmet ömrünü etkileyecektir. Bu nedenle, yüksek kaliteli bir entegre kürenin kullanılması aletin kullanım süresini uzatacaktır.
2. 45°/0 kolorimetre prensibi
Linshang el tipi renk farkı ölçer, 45°/0 prensibini benimser, bu da (45° dairesel aydınlatma, 0° görüş açısı) anlamına gelir. Basitçe söylemek gerekirse, ışık kaynağı aynı anda tüm yönlerden ışıma yapar ve yansıtıcı numuneyi 45°'lik bir açıyla aydınlattığı bulunur. Linshang LS170 el tipi renk ölçer, aynı yatay düzleme yerleştirilmiş dört ışık kaynağı kullanır. Tekrarlanan yansımalardan sonra, 4 ışık kaynağı tarafından yayılan ışık, ölçülen numune üzerinde eşit şekilde parlayacaktır.
III. Kolorimetre Standardı
Linshang cep kolorimetreleri, ilgili uluslararası CIE standartlarına ve GB standartlarına uygundur. Belirli standartlar aşağıdaki gibidir:
GBT 3978-2008 Standart aydınlatıcılar ve geometrik koşullar; bu ulusal standart, CIE standart aydınlatma gövdeleri A, D65 ve diğer armatürler C'nin göreli spektral güç dağılımını belirtir. Linshang LS170 kolorimetrenin açı ve alan koşulu, 45°x koşulunu karşılar: o°, yani belirli bir oryantasyondan 45° açıyla yansıyan radyasyonu alır.
GBT 3979-2008 Nesne renginin ölçülmesi için yöntemler. Beyaz standartların teknik koşullarını ve nesnelerin ölçüm yöntemlerini şart koşar. Linshang Technology'nin kolorimetresi, bağıl renk uyaran işlevi kullanılarak geliştirilmiş bir üründür.
GBT 7921-2008 Düzgün renk uzayı ve renk farkı formülü. Bu standartta renk farkı hesabı ve renk farkı renk farkı formülleri açıklanmıştır. Linshang Technology, renk farkı hesaplaması için bu renk farkı formüllerine başvurdu. Ayrıca Linshang Technology'nin iki renk farkı ölçeri de aşağıdaki standartları karşılamaktadır.
"GBT 11186.1-1989 Boya filmlerinin rengini ölçmek için yöntemler-Bölüm 1: İlkeler"
"GBT 11186.2-1989 Boya filmlerinin rengini ölçme yöntemleri-Bölüm 2: Renk ölçümü"
"GBT 11186.3-1989 Boya filmlerinin rengini ölçme yöntemleri-Bölüm 3: Renk farkının hesaplanması"
"JJG 595-2002 Kolorimetreler ve Renk Farkı Ölçerler"
IV. Kolorimetre ve kolorimetre avantajları nasıl kullanılır?
1. Kolorimetre nasıl kullanılır?
1. Her iki Linshang renk farkı ölçerin de kolorimetre Uygulaması ile kullanılması gerekir. Linshang kolorimetreyi kullanarak bir renk ölçümüne başlayalım:

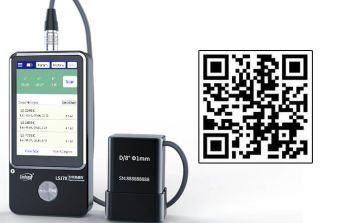

2. Kolorimetre APP'sini kurmak için cihazdaki QR kodunu taramak üzere tarayıcıyı kullanın, istendiği gibi indirin ve kurun.
3. Bluetooth'u açın ve enstrümanla aynı SN numarasını bulun.
4.Ölçüm aletini kalibre etmek veya kalibrasyonu atlamak için seçin.
5. "Renkli Tarama" veya "Renk Karşılaştırma"yı seçebilirsiniz.
6. Cep kolorimetre üzerindeki düğmeye basın veya kolorimetre Uygulamasındaki ölçüm tuşuna basın.
7. Ölçülen renk ekranda görüntülenecektir.
2. Kolorimetre avantajları
- Renk ölçümü yaparsanız, ihtiyacınız olan kartelayı seçin, en yakın üç renk kodu eşleştirilecektir.
-
Kişisel renk kartelanızı oluşturabilir ve bu rengi kaydedebilirsiniz.
-
Ardından renk karşılaştırması yapabilir, örneğin rengini ölçebilir ve kaydedilen rengi standart renk olarak kullanabilirsiniz. İki renk karşılaştırılacaktır.
-
Linshang kolorimetre ayrıca QC test fonksiyonuna sahiptir, kolorimetre Uygulamasında çeşitli renk tabloları kuruludur.
-
Yedi renk alanı ve altı renk farkı formülü, farklı endüstrilerin ihtiyaçlarını karşılayabilir.
-
Cep kolorimetrenin ölçüm açıklığı 8 mm'dir, bu da test numunesinin yüzey alanının sadece 8 mm'lik ölçüm açıklığından daha büyük olması gerektiği anlamına gelir.
-
Aletin ölçüm süresi çok kısadır, sadece 1 sn.
Linshang portatif kolorimetre, sıradan masaüstü kolorimetrelere kıyasla küçük boyutludur. Ayrıca, renk farkı ölçer kalitesi iyidir ve kolorimetre fiyatı, aynı performanstaki kolorimetre ile karşılaştırıldığında nispeten düşüktür.
V. Renk uzayları
7 renk uzayı ağırlıklı olarak CIE Lab, Luv, LCh, Yxy, CMYK, s-RGB, Hex, yani Lab ne anlama geliyor? Aslında Lab, basitçe bir rengin renk koordinat alanı anlamına gelir. Herhangi bir rengin benzersiz bir Laboratuvarı (renk koordinat alanı) vardır. Rengi üç değer olarak ifade eder: L* siyahtan (0) beyaza (100), a* yeşilden (-) kırmızıya (+) ve b* maviden (-) sarıya (+). CIELAB, bu değerlerdeki aynı miktardaki sayısal değişimin kabaca aynı miktarda görsel olarak algılanan değişime karşılık geleceği şekilde tasarlanmıştır. (Wikipedia'dan alıntılanmıştır). △E toplam renk farkını temsil eder, △L+ daha parlak ve △L- daha koyu anlamına gelir. △a+ kırmızımsı, △a- yeşilimsi anlamına gelir. △b+ sarımsı, △b- mavimsi anlamına gelir.
LCh'de "L" parlaklık, "C" doygunluk ve "H" renk tonu anlamına gelir. Parlaklık, doygunluk ve ton, rengin üç temel özelliğidir. RGB renk uzayında. "R" kırmızı, "G" yeşil ve "B" mavidir. Bu renk uzayı daha çok matbaacılık sektöründe kullanılmaktadır.
Luv renk uzayında "L" parlaklığı, "u" ve "v" Chroma RGB değerini temsil eder ve Luv değeri formüllerle dönüştürülebilir. Yxy renk uzayındaki "Y" değeri, tristimulus rengindeki Y değerini ve xy, rengin kromatiklik özelliklerini temsil eder. CMYK renk alanı, bir yazdırma renk modunu temsil eder. HEX renk alanı, renklerin onaltılık gösterimini ifade eden onaltılık renk alanı olarak da adlandırılır.
